自學課程：建立基本廊道模型

本自學課程展示如何使用 AutoCAD Civil 3D 物件建置基本廊道模型。

註:

本自學課程使用您在「建立組合」練習中所建置的廊道組合。

廊道可用來塑型各種不同的圖徵，例如公路、渠和車道。在本自學課程中，您將塑型一條住宅道路。

廊道模型使用各種 AutoCAD Civil 3D 物件和資料 (包括次組合、組合、定線、地勢線、地形和縱斷面)，並以這些物件和資料為建置基礎。

透過在遞增的各位置放置 2D 橫斷面 (組合)，以及透過在每個遞增位置建立與地形模型相接的相符坡度，可以沿一條或多條水平基準線建立廊道物件。

指定基本廊道資訊

1. 開啟 Corridor-1a.dwg，其位於自學課程圖面資料夾。
2. 按一下「常用」頁籤「建立設計」面板「廊道」 查找。
3. 在「建立廊道」對話方塊中，指定以下各參數。或者，您可以使用「」按鈕以從圖面點選物件。
   • 名稱：「第一街道」
   • 基準線類型: 定線和縱斷面

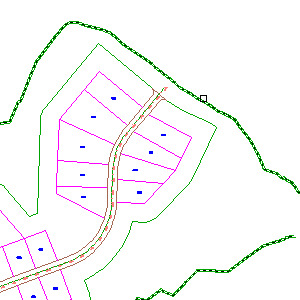

   • 定線：第一街道

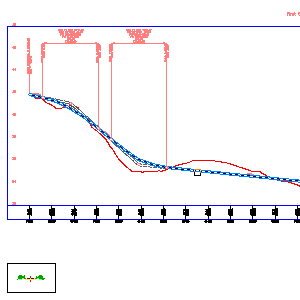

   • 縱斷面：完工整地地形中心線 - 第一街道


     (會移除縱斷面視圖格線，以力求清晰)

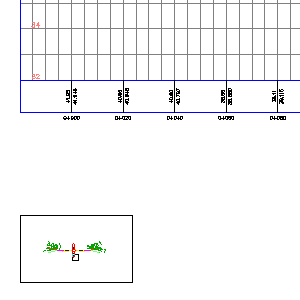

   • 組合：主要道路完整橫斷面

   • 目標地形：EG

   • 設定基準線和區域參數：已選取
4. 按一下「確定」。

指定基準線和區域參數

1. 在「基準線和區域參數」對話方塊的「RG- 主要道路完整橫斷面 - (1)」列中，於「終點樁號」儲存格中輸入0 + 440.00。
2. 在「頻率」儲存格中，按一下 。
3. 在「套用組合的頻率」對話方塊的「套用組合」下，在「沿曲線」中，確認已選取「增量」。
4. 對於「曲線增量」，輸入「3.000」。按一下「確定」。
5. 按一下「確定」。
6. 在「廊道性質 - 重新建置」工作對話方塊中，按一下「重新建置廊道」。
   註: 如果不顯示工作對話方塊，也仍會建置廊道。

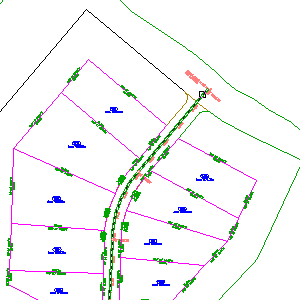

   即會建置廊道模型，類似於下圖：



繼續下一個自學課程的步驟，請移至〈建立具有變化車道的廊道〉。
