放置自由形式的鋼筋

使用簡單的幾何圖形，將自由形式钢筋放入混凝土模型元素。

您可以從任何視圖在單一曲面上放置自由形式的鋼筋。此範例展示 3D 視圖中自由形式的鋼筋放置。

1. 按一下「結構」頁籤 「鋼筋」面板 (「鋼筋」)。
2. 按一下「修改 | 放置鋼筋」「放置方式」面板 (自由造型鋼筋)。

   請注意，選擇「修改 | 放置鋼筋」「鋼筋設定型式」面板 (曲面分佈)。

3. 請確保不要選取「修改 | 放置鋼筋」「多重選取」面板 (選取多個)。
4. 在「性質」選項板中指定鋼筋類型。
5. 在「鋼筋集」下，指定一個配置。

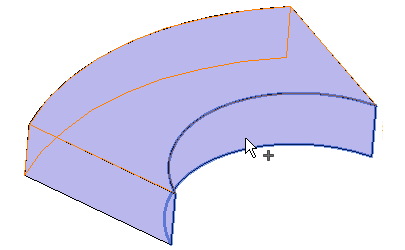

6. 在繪圖區域中，選取將作為自由造型鋼筋主體的元素的曲面。

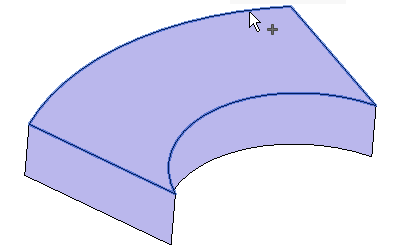

7. 選取與自由形式的鋼筋集將會開始的主體曲面相鄰的參考曲面。

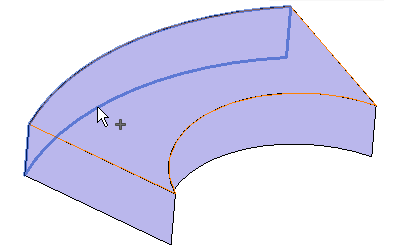

8. 選取與自由形式的鋼筋集將會結束的主體曲面相鄰的參考曲面。

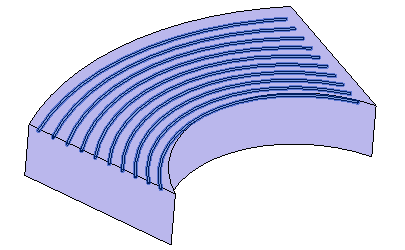

9. 鋼筋將根據參考平面的定義和預先定義的性質，植入主體曲面。
10. 按下 Esc 或按一下「修改 | 放置鋼筋」「模式」面板 (取消) 以結束自由造型鋼筋放置模式。
