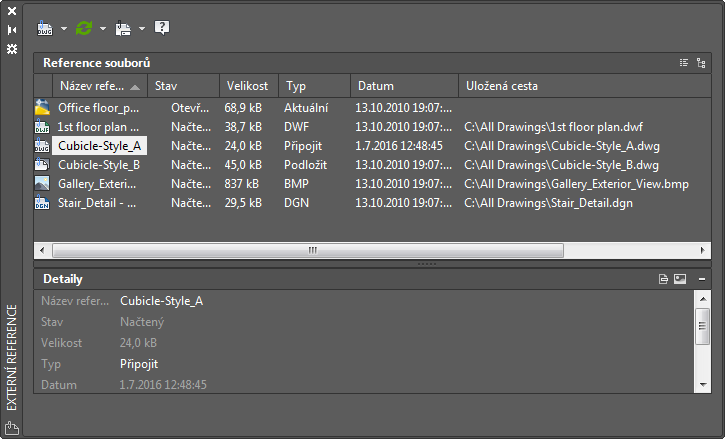

Paleta Externí reference slouží k uspořádání, zobrazení a správě odkazovaných souborů, například souborů DWG (externí referencí), DWF, DWFx, PDF, podložení DGN, rastrových obrázků, mračen bodů (soubory RCP a RCS) a modelů koordinace (soubory NWD a NWC).
Poznámka: Mračna bodů a modely koordinace nejsou k dispozici v aplikaci AutoCAD LT.
Přímo z palety Externí reference lze otvírat pouze soubory DWG, DWF, DWFx, PDF a soubory rastrových obrázků.
Další možnosti k práci se soubory poskytují místní nabídky.
Seznam možností
Zobrazí se následující možnosti.
Panel nástrojů palety Externí reference
- Připojit
-
Připojí soubory k aktuálnímu výkresu. Dialog Vyberte soubor reference zobrazíte výběrem formátu v seznamu.
- Obnovit
-
Obnoví zobrazení seznamu nebo znovu načte všechny reference, aby se zobrazily změny, ke kterým mohlo dojít v odkazovaných souborů.
- Změnit cestu
-
Upraví cestu vybraných souborů. Cestu lze nastavit jako absolutní nebo relativní. Pokud je odkazovaný soubor uložen ve stejném umístění jako aktuální výkres, je cestu možné také odstranit. Novou cestu pro chybějící reference je možné vybrat také pomocí možnosti Vybrat novou cestu. Možnost Najít a nahradit nabízí způsob nalezení všech referencí, které používají zadanou cestu ze všech vybraných referencí, a nahrazuje všechny výskyty této cesty novou cestou, kterou zadáte.
- Nápověda
-
Zobrazí nápovědu.
Reference souboru
- Tlačítka seznamu a stromového zobrazení
-
Kliknutím na tlačítka lze přepínat mezi seznamem a stromovým zobrazením.
- Seznam odkazovaných souborů
- Zobrazuje seznam referencí v aktuálním výkresu, včetně informací o nich, například stavu, velikosti a datu vytvoření.
Dvakrát klikněte na název souboru, který chcete upravit. Dvakrát klikněte na buňku Typ, jejíž typ cesty chcete změnit (jen DWG).
Detaily
Zobrazí informace o vybrané referenci nebo její náhled.
- Tlačítka zobrazení detailu a náhledu
-
Kliknutím na tlačítka lze přepínat mezi zobrazením detailu a náhledem.
- Náhled
- Zobrazí obrázek náhledu souboru vybraného pod položkou Reference souboru.
- Zobrazení detailu
- Poskytuje informace o souboru vybraném pod položkou Reference souboru. Některé informace lze upravit po kliknutí na pravý sloupec.
