Tato podsestava vloží spojnice pro zvýšený střední dělicí pás s konstantním sklonem mezi dva body.
Jestliže připojujete bod, který zatím nebyl označen, použijte nejdříve podsestavu OznačenýBod.
Připojení
Bod připojení může být kterákoliv hrana upraveného terénu středního dělicího pásu. Označený bod musí být na opačné hraně.
Vstupní parametry
Poznámka: kóty pláně jsou v metrech nebo ve stopách. Kódy obrubníku a rigolu se musí zadávat v milimetrech nebo v palcích.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Označený bod |
Název označeného bodu na hraně středního dělicího pásu proti bodu připojení |
Řetězec |
Žádné |
|
Hloubka |
Hloubka pokrytí středního dělicího pásu. Může být nula pro nezpevněný střední dělicí pás. |
Numerický, kladný |
0,100 m 0,333 ft |
|
Sklon 1 – použít klopení vozovky |
Udává, že se mezi středním dělicím pásem a vrcholovým bodem použije sklon klopení vozovky. |
Seznam voleb | Ne |
|
Sklon 1 – výchozí |
Určuje výchozí hodnotu sklonu 1, pokud není zadán sklon klopení vozovky. | Numerický | - 2 % |
|
Sklon 2 – použít klopení vozovky |
Udává, že se mezi středním dělicím pásem a vrcholovým bodem použije sklon klopení vozovky. |
Seznam voleb | Ne |
|
Sklon 2 – výchozí |
Určuje výchozí hodnotu sklonu 2, pokud není zadán sklon klopení vozovky. | Numerický | - 2 % |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
Cílové parametry: Žádné.
Výstupní parametry
| Parametr | Popis | Typ |
|---|---|---|
|
Klopení osy rotace |
Označuje, zda podsestava podporuje výpočet osy otáčení. Chcete-li zobrazit popis parametru, v okně Vlastnosti najeďte kurzorem nad parametr. Další informace naleznete v části Úpravy navrženého profilu během klopení. |
Statický (popis) |
Chování

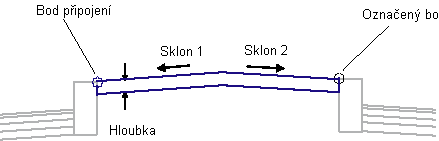

Střechovitý sklon středního dělicího pásu se vypočte protnutím linií vedených mezi bodem připojení a označeným bodem s danými sklony. Pokud se nenajde průsečík, střední dělicí pás se nevloží. Jestliže se zadá nenulová hloubka, spodní část spojnice středního dělicího pásu se vloží rovnoběžně s horní částí a vertikální spojnice se přidají pro uzavření tvaru.
Podpora osy otáčení klopení vozovky
Tato podsestava se používá u všech metod úpravy osy otáčení.
Tato podsestava vytvoří zvýšený střechovitý sklon. I když je použita v rozdělené vozovce se střechovitým sklonem, střed středního dělicího pásu bude vyšší než okraje středního dělicího pásu.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
|
P1, P3 |
Žádné |
|
|
P2 |
StředDělPás |
Střechovitý sklon středního dělicího pásu na upraveném terénu |
|
P4 – P6 |
Žádné |
|
|
L1, L2 |
Povrch |
Horní část středního dělicího pásu |
|
L3, L4 |
RefPovrch |
Spodní část středního dělicího pásu (je-li uveden) |
|
S1 |
StředDělPás |
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí obecné zobrazení režimu návrhu.
Kódovací diagram
