PřekrytíMediánuSymetrické

Tato podsestava rozšíří existující směrově rozdělenou silnici tak, že provede rozšíření od hran jízdních pruhů směrem dovnitř přes snížený střední dělicí pás se symetrickou bariérou ve středové ose. Sklony středního dělicího pásu se mohou poněkud lišit od existujících sklonů tak, aby se obě strany potkaly ve středové ose nebo aby se zachovala horní část bariéry k profilu.

Připojení

Bod připojení je ve středu základny bariéry.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Hloubka překrytí	Tloušťka vrstev překrytí středního dělicího pásu.	Numerický, kladný	0,100 m 0,3 ft
Tolerance sklonu	Hodnota, o kterou se mohou procentuální sklony středního dělicího pásu lišit od vypočtených existujících sklonů vlevo a vpravo.	Numerický, kladný	5%
Levé odsazení vložení	Odsazení, kde vrstva rozšíření středního dělicího pásu začíná na levé straně.	Numerický	0.0
Levé vnitřní odsazení od trasy	Odsazení vnitřního vzorkovacího bodu na levé straně. Sklon levé strany se vypočte na existujícím povrchu mezi vzorkovacími body.	Numerický	0.0
Levé vnější odsazení od trasy	Odsazení vnitřního vzorkovacího bodu na pravé straně. Sklon levé strany se vypočte na existujícím povrchu mezi vzorkovacími body.	Numerický	0.0
Pravé odsazení vložení	Odsazení, kde vrstva rozšíření středního dělicího pásu začíná na pravé straně.	Numerický	0.0
Pravé vnitřní odsazení od trasy	Odsazení vnitřního vzorkovacího bodu na pravé straně. Sklon pravé strany se vypočte na existujícím povrchu mezi vzorkovacími body.	Numerický	0.0
Pravé vnější odsazení od trasy	Odsazení vnějšího vzorkovacího bodu na pravé straně. Sklon pravé strany se vypočte na existujícím povrchu mezi vzorkovacími body.	Numerický	0.0

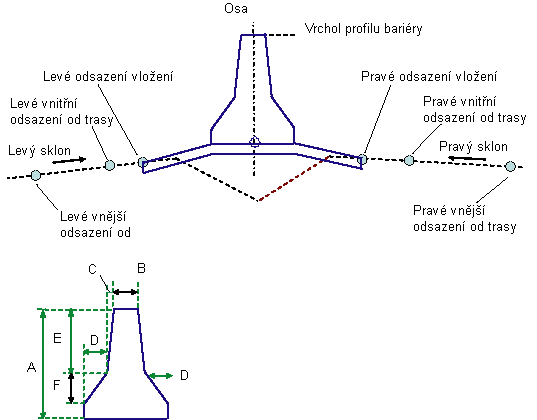

Kóta A (mm nebo palce)	Výška bariéry od základny na vyšší straně středního dělicího pásu k horní části bariéry.	Numerický, kladný	810 mm 32 in
Kóta B (mm nebo palce)	Jak je znázorněno v diagramu.	Numerický, kladný	232 9 in
Kóta C (mm nebo palce)	Jak je znázorněno v diagramu.	Numerický, kladný	59 mm 2 in
Kóta D (mm nebo palce)	Jak je znázorněno v diagramu.	Numerický, kladný	125 mm 5 in
Kóta E (mm nebo palce)	Jak je znázorněno v diagramu.	Numerický, kladný	557 mm 22 in
Kóta F (mm nebo palce)	Jak je znázorněno v diagramu.	Numerický, kladný	178 mm 7 in

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Existující povrch	Název povrchu, který definuje existující vozovku. Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy.	Požadováno
Horní část bariéry	Může se použít k navázání horní části bariéry na výšku profilu. Kóta E se může změnit v zájmu dosažení vypočtené výšky bariéry. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelné
Levé odsazení vložení	Může se použít k výpočtu odsazení levého bodu vložení z trasy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Levé vnitřní odsazení od trasy	Může se použít k výpočtu odsazení levého vnitřního vzorkovacího bodu z trasy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Levé vnější odsazení od trasy	Může se použít k výpočtu odsazení levého vnějšího vzorkovacího bodu z trasy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Pravé odsazení vložení	Může se použít k výpočtu odsazení pravého bodu vložení z trasy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Pravé vnitřní odsazení od trasy	Může se použít k výpočtu odsazení pravého vnitřního vzorkovacího bodu z trasy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Pravé vnější odsazení od trasy	Může se použít k výpočtu odsazení pravého vnějšího vzorkovacího bodu z trasy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné

Chování

Levý a pravý sklon se vypočtou mezi vzorkovými body na každé straně.

Jestliže horní část profilu bariéry není zadána:

Na každé straně se vypočte linie, která vede z bodů vystřižení do středové osy s využitím sklonů, které jsou vypočteny ze vzorkových bodů.
Pokud se dvě linie nepotkají ve stejných výškách, sklon středního dělicího pásu na vyšší straně se upraví dolů tak, aby se potkal s nižší stranou. Úprava nesmí překročit Toleranci sklonu.
Jestliže vyšší strana byla upravena podle tolerance sklonu a obě strany se přesto nepotkaly, nižší strana se upraví směrem nahoru. Je-li požadovaná úprava větší než Tolerance sklonu, podsestava se ukončí bez uložení bodů, spojnic nebo tvarů.

Jestliže horní část bariéry je zadána jako cílový parametr:

Levý a pravý bod základny bariéry se vypočtou z výšky profilu s využitím zadaných kót bariéry.
Vypočtou se sklony mezi body základny bariéry a body vložení.
Jestliže rozdíl mezi sklonem středního dělicího pásu a existujícím sklonem je větší než tolerance sklonu na některé straně, podsestava se ukončí bez uložení bodů, spojnic nebo tvarů.
V opačném případě se přidá střední dělicí pás a geometrie bariéry na základě vypočtených pozic bodů základny bariéry se sklony středního dělicího pásu upravenými tak, aby se navázaly na body základny bariéry.

Výstupní parametry

Žádné.

Operace režimu návrhu

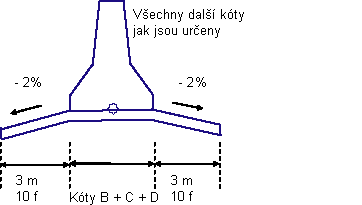

V režimu návrhu se nakreslí střední dělicí pás a bariéra s pevnými kótami tak, jak je uvedeno na následujícím diagramu. To je stejný obrázek, jaký je nakreslen v režimu návrhu pro podsestavu PřekrytíMediánuAsymetrické.

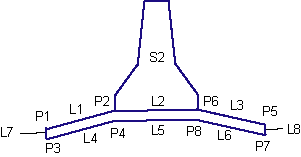

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1, P5	ETW	Začátek vedení středního dělicího pásu v horní části překrytí
P3, P7	OŽK-HranPokládkaVozSpodní	Začátek vedení středního dělicího pásu v dolní části překrytí
Všechny body bariéry	BetSvodidlo
L1 – L3	Povrch	Vystavená horní část vrstev překrytí
L4 – L8	OŽK-Pokládka
Vechny spojnice bariéry	BetSvodidlo
S1	OŽK-Pokládka
S2	BetSvodidlo
