RozšířeníPřekrytíOdObrubníku

Tato podsestava slouží k překrytí jedné strany existující vozovky a k přidání jednoho nebo více jízdních pruhů k hraně vedoucí podél oblouku obrubníku.

Podobá se podsestavě PřekrytíRozšířeníPodleSklonu1 s tou výjimkou, že je protažena směrem dovnitř od existujícího nebo projektovaného bodu připojení rigolu.

Připojení

Bod připojení leží na vnější hraně rozšiřujícího se úseku jízdního pruhu. Tato podsestava se obvykle vkládá směrem dovnitř od příruby existujícího nebo projektovaného obrubníku a rigolu nebo od vnější hrany zpevnění vozovky kolem oblouku obrubníku.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu od bodu připojení bude tato podsestava přidána.	Booleovský	Levá / Pravá
Šířka rozšíření	Šířka rozšiřujícího pruhu.	Numerický, kladný	3.6 m 12.0 stop
Šířka překrytí	Šířka překrytí zpevnění vozovky.	Numerický, kladný	3.6 m 12.0 stop
Sklon	Sklon překrytí a rozšíření.	Numerický	–2 %
Hloubka vrstvy Kryt1	Tloušťka vrstvy Kryt1 pro rozšíření jízdního pruhu (při zadání nulové hodnoty bude vynechána).	Numerický, kladný	0.025 m 0.083 stopy
Hloubka vrstvy Kryt2	Tloušťka vrstvy Kryt2 pro rozšíření jízdního pruhu (při zadání nulové hodnoty bude vynechána).	Numerický, kladný	0.025 m 0.083 stopy
Hloubka základny	Tloušťka spodní podkladní vrstvy pro rozšíření jízdního pruhu.	Numerický, kladný	0.100 m 0.333 stopy
Hloubka pláně	Tloušťka ochranné vrstvy pro rozšiřující pruh	Numerický, kladný	0.300 m 1.0 stopa

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Existující povrch	Název povrchu, který definuje existující vozovku. Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy.	Požadováno
Odsazení rozšíření	Lze použít k přepsání pevné šířky rozšíření a k navázání vnitřní hrany rozšíření na trasu. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Odsazení překrytí	Lze použít k přepsání šířky překrytí a k navázání vnitřní hrany překrytí na trasu. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Profil překrytí	Lze použít k přepsání sklonu a k navázání výšky vnitřní hrany překrytí na profil s použitím vypočteného sklonu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelné

Výstupní parametry

Parametr	Popis	Typ
Sklon v %	Vypočtený sklon na existujícím povrchu od vzorkovacího bodu do bodu vložení	Numerický

Chování

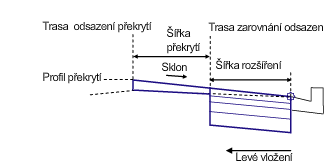

Bod připojení určuje odsazení a výšku vnější hrany rozšíření. Umístění vnitřní hrany rozšíření a vnitřní hrany překrytí je určeno pomocí daných šířek a sklonu. K přepsání daných numerických šířek lze použít trasy. Při zadaném profilu překrytí je vypočten sklon mezi výškou profilu na vnitřní hraně překrytí a bodem připojení.

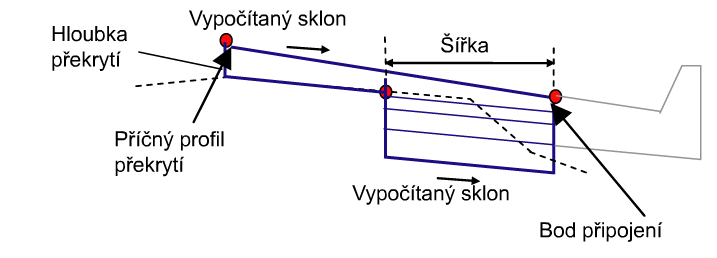

Následující obrázek znázorňuje situaci s profilem odsazení překrytí. (Je-li dán profil překrytí, je vypočten sklon mezi výškou profilu na vnitřní hraně překrytí a bodem připojení.)

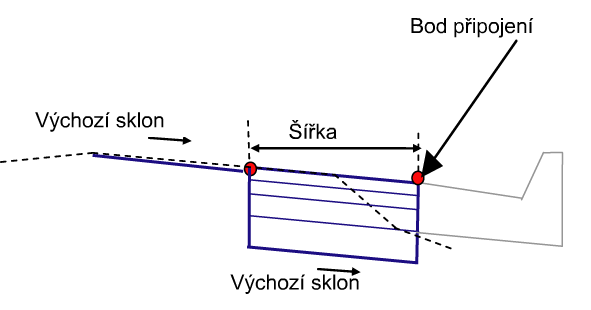

Následující obrázek znázorňuje situaci bez profilu odsazení překrytí.

Je důležité poznamenat, že sklon zleva doprava této podsestavy je stejný. Stejný sklon je rovněž aplikován na všechny dílčí povrchy.

Je-li připojen profil překrytí, je třeba přidat vertikální spojnice (a) od odsazení překrytí po cílový (stávající terén) povrch a (b) od konce překrytí a počátku rozšíření po cílový (stávající terén) povrch a (c) přidat spojnice mezi dvěma body podél (sledovacích) spojnic cílového (stávající terén) povrchu.

Plocha tvořená tímto tvarem má být v kódovacím diagramu níže označena jako Překrytí (S1).

Překrytí je plocha mezi horní částí překrytí a existujícím terénem a může mít nejednotnou hloubku.

Operace režimu návrhu

V režimu návrhu je tato podsestava připojena k libovolnému vhodnému bodu. Podsestava je zobrazena s danými šířkami a sklonem. V režimu modelování se tvary upraví podle skutečných podmínek definovaných existujícím povrchem a logickými trasami a profilem runtime.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kódy	Popis
P5	ETW	Vnější hrana rozšiřujícího jízdního pruhu na upraveném terénu
P7	ETW_Pave1	Vnější hrana rozšiřujícího jízdního pruhu na vrstvě Kryt1
P9	Lane_Pave1	Vnější hrana rozšiřujícího jízdního pruhu na vrstvě Kryt2
P11	HranPodklad	Vnější hrana rozšiřujícího jízdního pruhu na Základu
P13	HranPláň	Vnější hrana rozšiřujícího jízdního pruhu na Pláni
L1, L5	Top, Pave	Povrch upraveného terénu
L2	OŽK-Pokládka	Překrývající spojnice na existujícím povrchu. Všimněte si, že mezi bodem P3 a P4 může být více než jedna spojnice.
L6	Pave1
L7	Pave2
L8	Podklad
L9	Pláň, RefPovrch
L10	RefPovrch
S1	OŽK-Pokládka	Plocha mezi překrytím a existujícím pruhem.
S2	Pave1
S3	Pave2
S4	Podklad
S5	Pláň
