NapojeníMulti

Tato podsestava je obecná podsestava pro přidání řady připojených spojnic.

Obvykle se používá pro přidání konstrukčních tvarů, které nejsou předem definovány jako podsestavy. Může se zadat až 12 spojnic. Jestliže tvar vyžaduje více než 12 spojnic, podsestavu NapojeníMulti lze použít vícekrát.

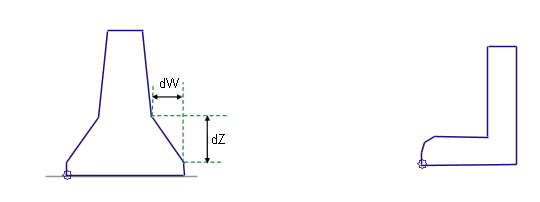

Připojení

Bod připojení je na začátku první spojnice. Podsestava je citlivé na vkládaný směr. kladné šířky zvětšují odsazení od bodu připojení ve vkládaném směru.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr

Popis

Typ

Výchozí

Strana

Určuje, na kterou stranu se umístí podsestava.

Levá / Pravá

Pravá

č. spojnic

Počet spojnic použitých k nakreslení tvaru

Numerické, kladné, celé číslo

0

Kódy spojnic

Seznam kódů, které se přiřazují ke spojnici

Čárkou oddělovaný řetězec

Povrch, RefPovrch

Kódy bodů

Seznam kódů bodů pro přiřazení ke každému vrcholu v této podsestavě

Čárkou oddělovaný řetězec

VícenásobnéNapojení_Bod

Kódy tvarů

Seznam kódů bodů pro přiřazení ke tvarům vytvořeným touto podsestavou (existují-li).

Čárkou oddělovaný řetězec

VícenásobnéNapojení

dW1

+/- šířka první spojnice. Kladné šířky jsou ve směru vkládání.

Numerický

0

dZ1

+/- vertikální odchylka první spojnice

Numerický

0

dW2

+/- šířka druhé spojnice

Numerický

0

dZ2

+/- vertikální odchylka druhé spojnice

Numerický

0

. . .

(spojnice 3 – 11)

. . .

Numerický

0

dW12

+/- šířka dvanácté spojnice

Numerický

0

dZ12

+/- vertikální odchylka dvanácté spojnice

Numerický

0

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Výstupní parametry

Žádné.

Chování

Až 12 spojnic se vkládá v pořadí s danými šířkami a vertikálními odchylkami Tvary se neuzavírají automaticky; musí se vložit uzavírající spojnice.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice definované vstupními parametry.

Kódy bodů, spojnic a tvarů

Kódy bodů a spojnic odpovídají nastavením v seznamu Vstupní parametry.

Kódovací diagram

Body jsou číslovány sekvenčně od začátku první spojnice od 1 do 13. Spojnice jsou číslovány sekvenčně od 1 do 12.
