Tato podsestava je obecným nástrojem pro vedení spojnice s daným sklonem, až dosáhne definované výšky nebo profilu.
Připojení
Bod připojení je na vnitřní hraně spojnice. Tuto podsestavu je možné vložit v levém nebo pravém směru od bodu připojení.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Strana |
Určuje, na kterou stranu se umístí podsestava. |
Levá/Pravá |
Pravá |
| Použití sklonu naklopení vozovky |
Udává, že se má použít sklon klopení vozovky |
Seznam voleb | Ne |
| Směr sklonu |
Určuje, zda je sklon spojnice od vrcholu střechovitého sklonu vozovky nebo směrem k němu |
Seznam voleb | Od vrcholu střechovitého sklonu vozovky |
|
Sklon |
% nebo poměrný sklon spojnice. Záporné sklony jdou dolů ve vkládaném směru. |
Numerický, kladný |
2 (%), (nebo 2:1) |
|
Cílová výška |
Hodnota výšky, kam se má dovést spojnice s daným sklonem |
Numerický |
0.0 |
|
Kódy bodů |
Seznam kódů povrchu, které se mají přiřadit k vnější hraně spojnice |
Čárkou oddělovaný řetězec |
P2 |
|
Kódy spojnic |
Seznam kódů, které se přiřazují ke spojnici |
Čárkou oddělovaný řetězec |
Povrch, RefPovrch |
|
Vynechat spojnici |
Tento parametr přidává nebo odebírá spojnici povrchu. |
Ano / Ne |
Ne |
|
Použít klopení vozovky |
Určuje, že se má pro krajnici použít sklon klopení vozovky. |
Seznam voleb: a) Sklon vnější krajnice, b) Sklon vnitřní krajnice, c)Vnější pruh, d) Vnitřní pruh, e) Žádný |
Žádné |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
|
Cílová výška |
Může se použít k přepsání pevné cílové výšky a k navázání konce spojnice na profil. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
Výstupní parametry
|
Parametr |
Popis |
Typ |
|---|---|---|
|
Počáteční odsazení |
+/- odsazení začátku spojnice |
Numerický |
|
Počáteční výška |
Výška počátku spojnice |
Numerický |
|
Koncové odsazení |
+/- odsazení konce spojnice |
Numerický |
|
Koncová výška |
Výška konce spojnice |
Numerický |
Chování
Spojnice se přidá od bodu připojení ve směru vložení pro daný sklon, až dosáhne dané cílové výšky nebo profilu. Hodnota sklonu se aplikuje směrem nahoru, jestliže cílová výška je nad bodem připojení, jinak se použije záporný sklon.
Tato podsestava zahrnuje volitelný vstupní parametr pojmenovaný Použití sklonu klopení vozovky, který umožňuje stanovit použití sklonu klopení vozovky pro krajnici. Tento parametr lze nastavit pro a) Sklon vnější krajnice, b) Sklon vnitřní krajnice, c) Vnější pruh, d) Vnitřní pruh, e) Žádné Výchozím nastavením je Žádné.
Operace režimu návrhu
Kódy bodů, spojnic a tvarů
Žádné.

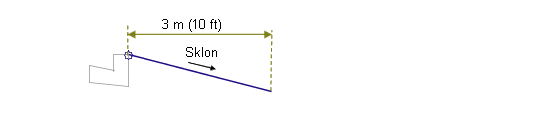

Kódovací diagram
