PřekrytíFrézovanéAVyrovnané2

Připojení

Bod připojení je bod střechovitého sklonu na upraveném terénu překrytí

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Odsazení bodu střechovitého sklonu	Odsazení bodu střechovitého sklonu Střechovitý sklon a vzorkovací body se používají k výpočtu levého a pravého sklonu na existující silnici.	Numerický	0.0
Odsazení levého vzorkovacího bodu	Odsazení levého vzorkovacího bodu	Numerický	0.0
Odsazení pravého vzorkovacího bodu	Odsazení pravého vzorkovacího bodu	Numerický	0.0
Bod levého oříznutí	Odsazení levého bodu oříznutí, které definuje vnější hranu vrstvy překrytí na levé straně	Numerický	0.0
Pravý bod oříznutí	Odsazení pravého bodu oříznutí, které definuje vnější hranu vrstvy překrytí na pravé straně	Numerický	0.0
Možnosti sklonu levé stany překrytí	Určuje sklon levé strany překrytí pomocí následujících možností: a) uživatelem definovaný, b) přizpůsobení sklonu z vnitřního vzorkového bodu do vnějšího vzorkového bodu nebo c) použití sklonu klopení vozovky vnějšího jízdního pruhu trasy základny.	Seznam voleb	Přizpůsobit sklon
Výchozí sklon levé strany překrytí	Určuje uživatelem definovaný sklon. Tuto hodnotu lze použít také v případě, kdy srovnávací body nebo sklon klopení vozovky nemají náležité hodnoty.	Numerický, spád	- 2.0 %
Možnosti sklonu pravé stany překrytí	Určuje sklon pravé strany překrytí pomocí následujících možností: a) uživatelem definovaný, b) přizpůsobení sklonu z vnitřního vzorkového bodu do vnějšího vzorkového bodu nebo c) použití sklonu klopení vozovky vnějšího jízdního pruhu trasy základny.	Seznam voleb	Přizpůsobit sklon
Výchozí sklon pravé strany překrytí	Určuje uživatelem definovaný sklon. Tuto hodnotu lze použít také v případě, kdy srovnávací body nebo sklon klopení vozovky nemají náležité hodnoty.	Numerický, spád	- 2.0 %
Tolerance sklonu v %	Hodnota, o kterou se mohou sklony překrytí lišit od příslušných projektových hodnot. Tolerance sklonu se nepoužije, pokud sklon překrytí je zadán jako M (viz Chování, kde jsou uvedeny podrobnosti).	Numerický, kladný	0.5%
Použít profil	Zvolí, zda se má zachovat horní část překrytí ve vnitřním bodu vložení do výšky profilu koridoru, nebo zda se má nastavit vertikální umístění vrstvy překrytí na základě hodnoty minimální vůle	Seznam voleb	Použít minimální vůli
Minimální vůle (+/-)	Minimální vertikální vůle mezi existujícím povrchem a spodní vrstvou překrytí. Kladná hodnota umístí spojnici spodního překrytí nad existující povrch a vytvoří vrstvu vyrovnání pod překrytím. Záporná hodnota umístí spojnici spodní části překrytí pod existující povrch a vytvoří vrstvu frézování, která koinciduje s částí vrstvy překrytí.	Numerický	0,100 m 0,30 ft
Hloubka překrytí	Tloušťka vrstvy překrytí	Numerický, kladný	0,100 m 0,30 ft

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Existující povrch	Název povrchu, který definuje existující vozovku. Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy.	Požadováno
Odsazení bodu střechovitého sklonu	Může se použít k přepsání pevného odsazení bodu střechovitého sklonu a k navázání bodu na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Odsazení levého vzorkovacího bodu	Může se použít k přepsání pevného odsazení levého vzorkovacího bodu a k navázání bodu na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Odsazení pravého vzorkovacího bodu	Může se použít k přepsání pevného odsazení pravého vzorkovacího bodu a k navázání bodu na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Odsazení levého bodu oříznutí	Může se použít k přepsání pevného odsazení levého bodu oříznutí a k navázání bodu na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Odsazení pravého bodu oříznutí	Může se použít k přepsání pevného odsazení pravého bodu oříznutí a k navázání bodu na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné

Výstupní parametry

Parametr	Popis	Typ
Klopení osy rotace	Označuje, zda podsestava podporuje výpočet osy otáčení. Chcete-li zobrazit popis parametru, v okně Vlastnosti najeďte kurzorem nad parametr. Další informace naleznete v části Úpravy navrženého profilu během klopení.	Statický (popis)
Sklon levé strany překrytí v procentech	Sklon použitý pro aplikování vrstvy překrytí na levé straně	Numerický
Sklon pravé strany překrytí v procentech	Sklon použitý pro aplikování vrstvy překrytí na pravé straně	Numerický

Parametr

Popis

Typ

Klopení osy rotace

Označuje, zda podsestava podporuje výpočet osy otáčení. Chcete-li zobrazit popis parametru, v okně Vlastnosti najeďte kurzorem nad parametr.

Další informace naleznete v části Úpravy navrženého profilu během klopení.

Statický (popis)

Sklon levé strany překrytí v procentech

Sklon použitý pro aplikování vrstvy překrytí na levé straně

Numerický

Sklon pravé strany překrytí v procentech

Sklon použitý pro aplikování vrstvy překrytí na pravé straně

Numerický

Chování

Tato podsestava vloží rovnoběžné spojnice, které definují horní a spodní část vrstvy překrytí na každé straně, které se spojují v bodu střechovitého sklonu. Spojnice se vkládají od odsazení bodu střechovitého sklonu do odsazení levého a pravého oříznutí.

Sklony překrytí

Sklon existujícího povrchu na každé straně se určí mezi bodem střechovitého sklonu a vzorkovacím bodem. Sklony vrstev překrytí se určí pomocí těchto kroků:

Jestliže je Sklon překrytí v procentech zadán jako M, pak sklon překrytí odpovídá sklonu od bodu střechovitého sklonu do vzorkovacího bodu.
Jestliže je Sklon překrytí zadán jako S, u překrytí bude použit sklon klopení vnějšího jízdního pruhu, který je definován pro trasu koridoru.
Jestliže je pro Sklon překrytí v procentech zadána numerická hodnota, použije se daná hodnota.
Jestliže se použije numerická hodnota sklonu klopení, sklon překrytí se porovná s existujícím sklonem mezi vzorkovacími body. Pokud rozdíl překračuje hodnotu Tolerance sklonu, projektový sklon se upraví nahoru nebo dolů podle hodnoty Tolerance, aby se více přiblížil existujícímu sklonu a minimalizovala se potřeba vyrovnání nebo frézování. K úpravě sklonu nedojde, jestliže Tolerance sklonu je nula.

Výšky překrytí

Výšky bodů překrytí jsou určeny takto:

Jestliže pole Použít profil má hodnotu Ano, výška profilu koridoru se zachová podle odsazení bodu střechovitého sklonu v horní části překrytí. Překrytí se vede do každé strany sklonů překrytí do odsazení levého a pravého oříznutí a pro spodní část překrytí se vloží rovnoběžné spojnice. Všechny plochy nad existujícím povrchem a pod spodní částí překrytí se uloží jako uzavřené tvary s kódem „Vyrovnání“. Plochy pod existujícím povrchem a nad spodní částí překrytí se uloží jako uzavřené tvary s kódem „Frézování“.
Jestliže pole Použít profil má hodnotu Ne, spojnice spodní části překrytí se na každé straně posune vertikálně tak, aby se zachovala minimální vůle nad a pod existujícím povrchem. Kladná minimální vůle vytvoří plochu vyrovnání nad existujícím povrchem a pod spodní částí překrytí. Záporná vůle vytvoří plochu frézování pod existujícím povrchem a nad spodní částí překrytí. Spojnice překrytí na jedné straně se posunou vertikálně tak, aby se potkaly v bodu střechovitého sklonu.

Bod minimální vůle

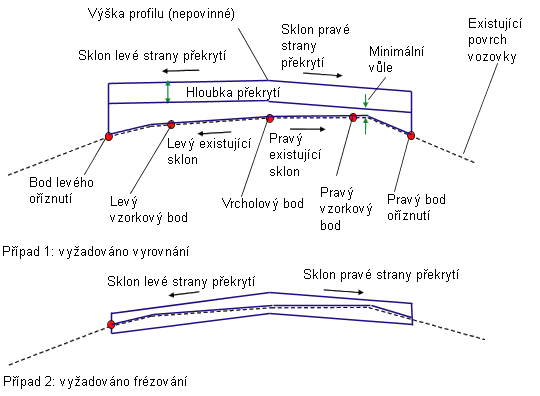

V diagramu níže je znázorněna metoda určení bodu, kde platí minimální vůle.

V každém nezávislém odsazení se ustanoví linie vertikální projekce.
Každý bod na existujícím povrchu mezi dvěma body oříznutí se promítne zpět do linie projekce se sklonem překrytí.

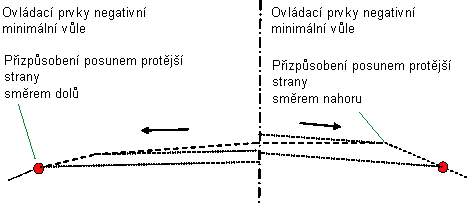

Bod s nejvyšší výškou na linii projekce je řídicí bod pro hodnotu minimální vůle větší než nula. Bod s nejnižší výškou na linii projekce je řídicí bod pro hodnotu minimální vůle menší než nula.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí vrstvu překrytí umístěnou z libovolného vhodného bodu připojení se sklonem -2 %.

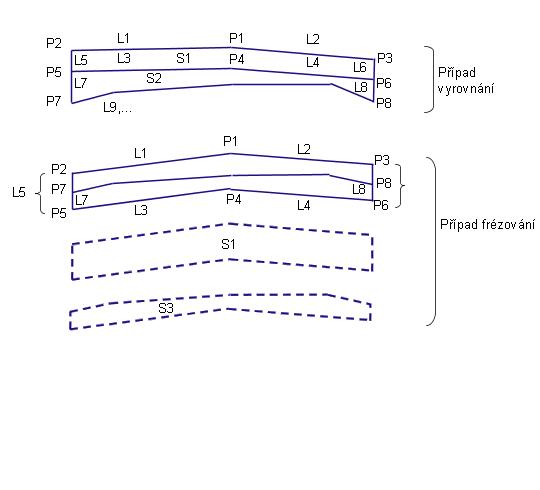

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Crown	Střechovitý sklon na upraveném terénu
P2, P3	OŽK-HranPokládkaHorní	Hrany překrytí na upraveném terénu
P4	OŽK-VrcholPokládkaSpodní	Střechovitý sklon na spodní části překrytí
P5, P6	OŽK-HranPokládkaSpodní	Hrany spodní části překrytí
L1, L2	Top, Pave	Horní část překrytí
L3 – L6	OŽK-Pokládka	Spojnice překrytí. Všimněte si, že L5, L6 jsou od spodní části překrytí do horní části překrytí jak v případě vyrovnání, tak frézování.
L7, L8	OŽK-Vyrovnávka Frézování	Vertikály z existujícího povrchu do spodní části překrytí: OŽK-Vyrovnávka – pro případ vyrovnání. Frézování – pro případ frézování.
S1	OŽK-Pokládka	Plocha mezi horní a spodní částí překrytí. Přesahuje plochu frézování (S3) pro případ frézování, jak je uvedeno níže.
S2	OŽK-Vyrovnávka	Plocha nad existujícím povrchem a pod spodní částí překrytí (případ vyrovnání)
S3	Frézování	Plocha pod existujícím povrchem a nad spodní částí překrytí (případ frézování). Tato plocha přesahuje plochu překrytí, jak je uvedeno níže.
