Tato podsestava je obecným nástrojem pro přidání spojnice vertikálního povrchu vertikální odchylkou.
Při tvorbě modelu koridoru je možné použít profil, aby bylo umožněno proměnné vertikální odchýlení.
Připojení
Bod připojení je na vnitřní hraně spojnice. Tuto podsestavu je možné vložit v levém nebo pravém směru od bodu připojení.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Vertikální odchylka |
+/- vertikální odchylka od bodu připojení. Záporná odchýlení směřují dolů. |
Numerický |
3,0 m 10,0 ft |
|
Kódy bodů |
Seznam kódů povrchu, které se mají přiřadit k vnější hraně spojnice |
Čárkou oddělovaný řetězec |
P2 |
|
Kódy spojnic |
Seznam kódů, které se přiřazují ke spojnici |
Čárkou oddělovaný řetězec |
Povrch, RefPovrch |
|
Vynechat spojnici |
Tento parametr přidává nebo odebírá spojnici povrchu. |
Ano / Ne |
Ne |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
|
Vertikální odchylka |
Může se použít k přepsání pevné vertikální odchylky a k navázání konce spojnice na profil. Jako cíle lze pro určení této hodnoty použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
Výstupní parametry
|
Parametr |
Popis |
Typ |
|---|---|---|
|
Počáteční odsazení |
+/- odsazení začátku spojnice |
Numerický |
|
Počáteční výška |
Výška počátku spojnice |
Numerický |
|
Koncová výška |
Výška konce spojnice |
Numerický |
Chování

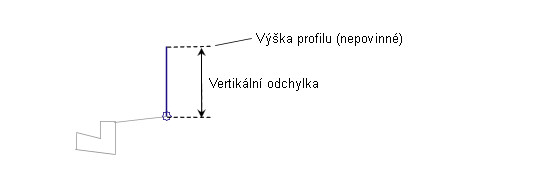

Vertikální spojnice se přidá od bodu připojení pro dané vertikální odchýlení. Jestliže se pro Vertikální odchýlení zadá název profilu, konec spojnice bude odpovídat výšce profilu.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí spojnici pro danou +/- vertikální odchylku.
Kódy bodů, spojnic a tvarů
Žádné.

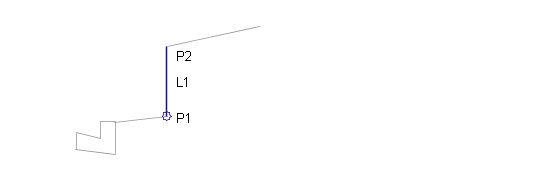

Kódovací diagram
