Tato podsestava rozšíří existující směrově rozdělenou silnici tak, že provede rozšíření od hran jízdních pruhů směrem dovnitř přes snížený střední dělicí pás s asymetrickou bariérou ve středové ose pro vyřešení výškových rozdílů. Obsahuje možnost navázat výšku horní části bariéry na předem definovaný profil.
Připojení
Bod připojení je ve středu základny bariéry.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Hloubka překrytí |
Tloušťka vrstev překrytí středního dělicího pásu. |
Numerický, kladný |
0,100 m 0,3 ft |
|
Levé odsazení vložení |
Odsazení, kde vrstva rozšíření středního dělicího pásu začíná na levé straně. |
Numerický |
0.0 |
|
Levé vnitřní odsazení od trasy |
Odsazení vnitřního vzorkovacího bodu na levé straně. Sklon levé strany se vypočte na existujícím povrchu mezi vzorkovacími body. |
Numerický |
0.0 |
|
Levé vnější odsazení od trasy |
Odsazení vnitřního vzorkovacího bodu na pravé straně. Sklon levé strany se vypočte na existujícím povrchu mezi vzorkovacími body. |
Numerický |
0.0 |
|
Pravé odsazení vložení |
Odsazení, kde vrstva rozšíření středního dělicího pásu začíná na pravé straně. |
Numerický |
0.0 |
|
Pravé vnitřní odsazení od trasy |
Odsazení vnitřního vzorkovacího bodu na pravé straně. Sklon pravé strany se vypočte na existujícím povrchu mezi vzorkovacími body. |
Numerický |
0.0 |
|
Pravé vnější odsazení od trasy |
Odsazení vnějšího vzorkovacího bodu na pravé straně. Sklon pravé strany se vypočte na existujícím povrchu mezi vzorkovacími body. |
Numerický |
0.0 |
|
Kóta A (mm nebo palce) |
Výška bariéry od základny na vyšší straně středního dělicího pásu k horní části bariéry. |
Numerický, kladný |
810 mm 32 in |
|
Kóta B (mm nebo palce) |

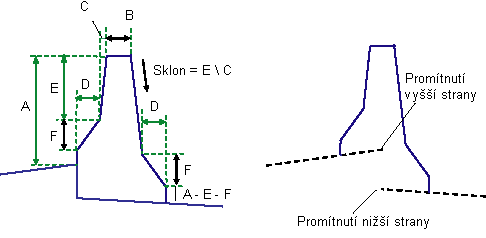

Jak je znázorněno v diagramu. |
Numerický, kladný |
232 9 in |
|
Kóta C (mm nebo palce) |
Jak je znázorněno v diagramu. |
Numerický, kladný |
59 mm 2 in |
|
Kóta D (mm nebo palce) |
Jak je znázorněno v diagramu. |
Numerický, kladný |
125 mm 5 in |
|
Kóta E (mm nebo palce) |
Jak je znázorněno v diagramu. |
Numerický, kladný |
557 mm 22 in |
|
Kóta F (mm nebo palce) |
Jak je znázorněno v diagramu. |
Numerický, kladný |
178 mm 7 in |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
|
Existující povrch |
Název povrchu, který definuje existující vozovku. Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy. |
Požadováno |
|
Horní část bariéry |
Může se použít k navázání horní části bariéry na výšku profilu. Kóta E se může změnit v zájmu dosažení vypočtené výšky bariéry. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
|
Levé odsazení vložení |
Může se použít k výpočtu odsazení levého bodu vložení z trasy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
|
Levé vnitřní odsazení od trasy |
Může se použít k výpočtu odsazení levého vnitřního vzorkovacího bodu z trasy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
|
Levé vnější odsazení od trasy |
Může se použít k výpočtu odsazení levého vnějšího vzorkovacího bodu z trasy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
|
Pravé odsazení vložení |
Může se použít k výpočtu odsazení pravého bodu vložení z trasy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
|
Pravé vnitřní odsazení od trasy |
Může se použít k výpočtu odsazení pravého vnitřního vzorkovacího bodu z trasy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
|
Pravé vnější odsazení od trasy |
Může se použít k výpočtu odsazení pravého vnějšího vzorkovacího bodu z trasy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
Výstupní parametry
Žádné.
Chování

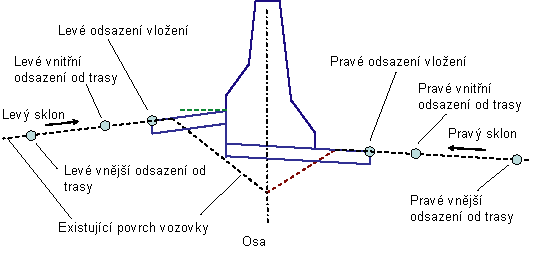

Levý a pravý sklon se vypočtou mezi vzorkovými body na každé straně. Linie z bodů vystřižení se vedou dovnitř v těchto sklonech do středové osy. Strana s větší výškou ve středové ose určuje řídicí stranu pro minimální výšku bariéry.
Odsazení základny bariéry na vyšší straně je vypočteno ze zadaných kót. Vrstva překrytí na vyšší straně se vede z bodu vystřižení do tohoto odsazení.
Vrstva překrytí na nízké straně se vede z bodu vystřižení do odsazení základny bariéry na vyšší straně.
Bariéra se vytvoří z bodu základny na vyšší straně a uzavírá se na horní část vrstvy překrytí na nízké straně, jak je znázorněno v diagramu.
Jestliže profil horní části bariéry je dán jako cílový parametr, výška bariéry je řízena profilem. Kóta E se může lišit za účelem dosažení této výšky.
Operace režimu návrhu
V režimu návrhu se symetrický střední dělicí pás a bariéra nakreslí s pevnými kótami uvedenými níže. To je stejný obrázek, jaký je nakreslen v režimu návrhu pro podsestavu PřekrytíMediánuSymetrické.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
|
P1, P5 |
ETW |
Začátek vedení středního dělicího pásu v horní části překrytí |
|
P3, P7 |
OŽK-HranPokládkaVozSpodní |
Začátek vedení středního dělicího pásu v dolní části překrytí |
|
Všechny body bariéry |
BetSvodidlo |
|
|
L1, L5 |
Povrch |
Vystavená horní část vrstev překrytí |
|
L2 – L4 |
OŽK-Pokládka |
|
|
L7 – L9 |
OŽK-Pokládka |
|
|
Vechny spojnice bariéry |
BetSvodidlo |
|
|
S1, S2 |
OŽK-Pokládka |
|
|
S3 |
BetSvodidlo |

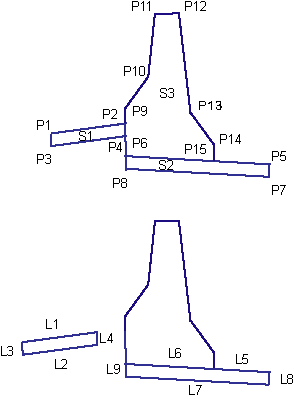

Kódovací diagram
Zrcadlový obraz se použije v případě, kdy vyšší strana středního dělicího pásu je vpravo místo vlevo.
