Tato podsestava je obecným nástrojem pro připojení spojnice od bodu připojení do dříve pojmenovaného označeného bodu.
Může se použít v řadě situací, včetně připojení mezi sousedními silnicemi, kde se relativní odsazení a výšky liší, nebo v klínovitých plochách mezi spojujícími se silnicemi. Jestliže připojovaný bod byl již pojmenován, použijte podsestavu OznačenýBod.
Pro správné fungování (kreslení) podsestavy NapojeníNaOznačenýBod je nezbytné, aby se na kartě Konstrukce v části Vlastnosti šablony typických řezů nacházela pod podsestavou OznačenýBod. Jestliže se na kartě Konstrukce nenachází podsestava NapojeníNaOznačenýBod pod podsestavou OznačenýBod, měli byste na kartě Konstrukce vybrat název skupiny podsestav, poté kliknout pravým tlačítkem a pomocí příkazu Posunout nahoru dosáhnout toho, aby se podsestava OznačenýBod v seznamu nacházela nad podsestavou NapojeníNaOznačenýBod.

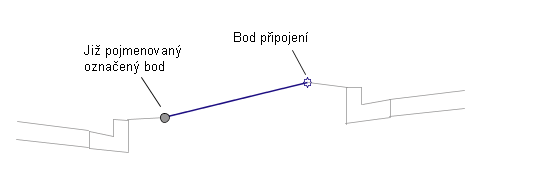

Připojení
Bod připojení je na začátku spojnice. Spojnice může vést kterýmkoliv směrem. Směr je dán umístěním označeného bodu ve vztahu k bodu připojení. Nezapomeňte pojmenovat označený bod a nastavit název označeného bodu v této podsestavě.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Název označeného bodu |
Název označeného bodu, kam bude provedeno připojení |
Řetězec |
Žádné |
|
Kódy spojnic |
Seznam kódů, které se přiřazují ke spojnici |
Čárkou oddělovaný řetězec |
Povrch, RefPovrch |
|
Vynechat spojnici |
Tento parametr přidává nebo odebírá spojnici povrchu. |
Ano / Ne |
Ne |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
Cílové parametry: Žádné.
Výstupní parametry
|
Parametr |
Popis |
Typ |
|---|---|---|
|
Počáteční odsazení |
+/- odsazení začátku spojnice |
Numerický |
|
Počáteční výška |
Výška počátku spojnice |
Numerický |
|
Koncové odsazení |
+/- odsazení konce spojnice |
Numerický |
|
Koncová výška |
Výška konce spojnice |
Numerický |
Chování
Spojnice se přidá od bodu připojení do daného označeného bodu.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí spojnici mezi bodem připojení a označeným bodem.
Kódy bodů, spojnic a tvarů
Žádné.
Kódovací diagram
