PřekrytíFrézovanéAVyrovnané1

Připojení

Bod připojení je hrana překrytí na upraveném terénu ve vnitřním bodu oříznutí.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Odsazení vnitřního vzorkovacího bodu	Odsazení vnitřního vzorkovacího bodu Vzorkovací body se používají k výpočtu sklonu existující komunikace. Pokud pro tento parametr stanovíte kladnou hodnotu, bude tato podsestava vložena na pravou stranu koridoru nebo řídicí základny. Záporná hodnota znamená vložení na levou stranu. Další informace získáte v části „Vložení podsestav na pravou nebo levou stranu koridoru“ v kapitole Koridory v Uživatelské příručce k aplikaci AutoCAD Civil 3D.	Numerický	0.0
Odsazení vnějšího vzorkovacího bodu	Odsazení vnějšího vzorkovacího bodu Pokud pro tento parametr stanovíte kladnou hodnotu, bude tato podsestava vložena na pravou stranu koridoru nebo řídicí základny. Záporná hodnota znamená vložení na levou stranu. Další informace získáte v části „Vložení podsestav na pravou nebo levou stranu koridoru“ v kapitole Koridory v Uživatelské příručce k aplikaci AutoCAD Civil 3D.	Numerický	0.0
Vnitřní bod oříznutí	Odsazení vnitřního bodu oříznutí, které definuje vnitřní hranu vrstvy překrytí	Numerický	0.0
Vnější bod oříznutí	Odsazení vnějšího bodu oříznutí, které definuje vnější hranu vrstvy překrytí	Numerický	0.0
Možnosti sklonu překrytí	Sklon vrstvy překrytí. Lze zadat pomocí následujících možností: a) přizpůsobení sklonu z vnitřního vzorkového bodu do vnějšího vzorkového bodu nebo b) použití sklonu klopení vozovky vnějšího jízdního pruhu trasy základny. Pokud se vnitřní body nacházejí nalevo od vnějších bodů, je použita specifikace klopení vozovky na levé straně, v opačném případě na pravé straně. a) Uživatelsky definovaný; b) Přizpůsobit sklon; c) Klopení vozovky vnějšího jízdního pruhu	Seznam voleb	Přizpůsobit sklon
Výchozí sklon	Určuje uživatelem definovaný sklon. Tuto hodnotu lze použít také v případě, kdy srovnávací body nebo sklon klopení vozovky nemají náležité hodnoty.	Numerický, spád	- 2.0 %
Tolerance sklonu	Hodnota, o kterou se sklon překrytí může lišit od projektové hodnoty. Tolerance sklonu se nepoužije, pokud sklon překrytí je zadán jako M (viz Chování, kde jsou uvedeny podrobnosti).	Numerický, kladný	0.5%
Použít profil	Zvolí, zda se má zachovat horní část překrytí ve vnitřním bodu vložení do výšky profilu koridoru, nebo zda se má nastavit vertikální umístění vrstvy překrytí na základě hodnoty minimální vůle	Seznam voleb	Použít minimální vůli
Minimální vůle (+/-)	Minimální vertikální vůle mezi existujícím povrchem a spodní vrstvou překrytí. Kladná hodnota umístí spojnici spodního překrytí nad existující povrch a vytvoří vrstvu vyrovnání pod překrytím. Záporná hodnota umístí spojnici spodní části překrytí pod existující povrch a vytvoří vrstvu frézování, která koinciduje s částí vrstvy překrytí.	Numerický	0,100 m 0,30 ft
Hloubka překrytí	Tloušťka vrstvy překrytí	Numerický, kladný	0,100 m 0,30 ft

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Existující povrch	Název povrchu, který definuje existující vozovku. Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy.	Požadováno
Odsazení vnitřního vzorkovacího bodu	Může se použít k přepsání pevného odsazení vnitřního vzorkovacího bodu a k navázání bodu na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelné
Odsazení vnějšího vzorkovacího bodu	Může se použít k přepsání pevného odsazení vnějšího vzorkovacího bodu a k navázání bodu na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelné
Odsazení vnitřního bodu oříznutí	Může se použít k přepsání pevného odsazení vnitřního bodu oříznutí a k navázání bodu na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelné
Odsazení vnějšího bodu oříznutí	Může se použít k přepsání pevného odsazení vnějšího bodu oříznutí a k navázání bodu na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelné

Výstupní parametry

Parametr	Popis	Typ
Klopení osy rotace	Označuje, zda podsestava podporuje výpočet osy otáčení. Chcete-li zobrazit popis parametru, v okně Vlastnosti najeďte kurzorem nad parametr. Další informace naleznete v části Úpravy navrženého profilu během klopení.	Statický (popis)
Sklon v %	Sklon použitý pro aplikování vrstvy překrytí.	Numerický

Parametr

Popis

Typ

Klopení osy rotace

Označuje, zda podsestava podporuje výpočet osy otáčení. Chcete-li zobrazit popis parametru, v okně Vlastnosti najeďte kurzorem nad parametr.

Další informace naleznete v části Úpravy navrženého profilu během klopení.

Statický (popis)

Sklon v %

Sklon použitý pro aplikování vrstvy překrytí.

Numerický

Chování

Tato podsestava vloží rovnoběžné spojnice, které definují horní a dolní část vrstvy překrytí. Spojnice se vloží od odsazení vnitřního oříznutí do odsazení vnějšího oříznutí.

Sklony překrytí

Sklon existujícího povrchu se určí mezi vnitřním a vnějším vzorkovacím bodem. Sklon vrstvy překrytí se pomocí těchto kroků:

Jestliže je Sklon překrytí v procentech zadán jako M, pak sklon překrytí odpovídá sklonu od vnitřního vzorkovacího bodu do vnějšího vzorkovacího bodu.
Jestliže je Sklon překrytí v procentech zadán jako S, u překrytí bude použit sklon klopení vnějšího jízdního pruhu, který je definován pro trasu koridoru. Sklon levé strany se použije, jestliže vnější vzorkovací bod je vlevo od vnitřního vzorkovacího bodu, jinak se použije sklon klopení pravé strany.
Jestliže je pro Sklon překrytí v procentech zadána numerická hodnota, použije se daná hodnota.

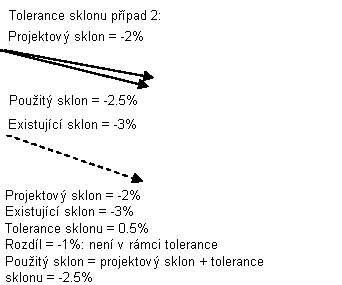

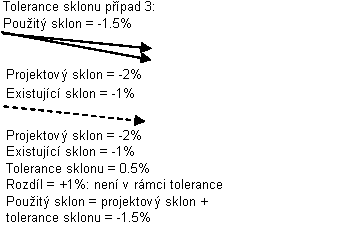

Jestliže se použije numerická hodnota sklonu klopení, sklon překrytí se porovná s existujícím sklonem mezi vzorkovacími body. Pokud rozdíl překračuje hodnotu Tolerance sklonu, projektový sklon se upraví nahoru nebo dolů podle hodnoty Tolerance, aby se více přiblížil existujícímu sklonu a minimalizovala se potřeba vyrovnání nebo frézování. K úpravě sklonu nedojde, jestliže Tolerance sklonu je nula.

Výšky překrytí

Výšky bodů překrytí jsou určeny takto:

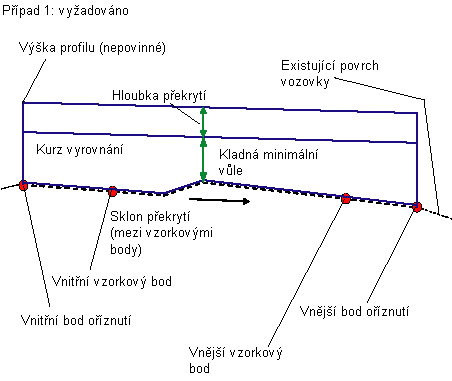

Jestliže pole Použít profil má hodnotu Ano, výška profilu koridoru se zachová podle odsazení vnitřního oříznutí v horní části překrytí. Překrytí se rozšíří ve sklonu překrytí do odsazení vnějšího oříznutí a pro spodní část překrytí se vloží rovnoběžné spojnice. Všechny plochy nad existujícím povrchem a pod spodní částí překrytí se uloží jako uzavřené tvary s kódem „Vyrovnání“. Plochy pod existujícím povrchem a nad spodní částí překrytí se uloží jako uzavřené tvary s kódem „Frézování“.

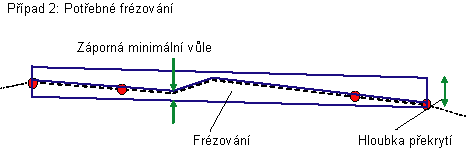

Jestliže pole Použít profil má hodnotu Ne, spojnice spodní části překrytí se posune vertikálně tak, aby se zachovala minimální vůle nad a pod existujícím povrchem. Kladná minimální vůle vytvoří plochu vyrovnání nad existujícím povrchem a pod spodní částí překrytí. Záporná vůle vytvoří plochu frézování pod existujícím povrchem a nad spodní částí překrytí.

Bod minimální vůle

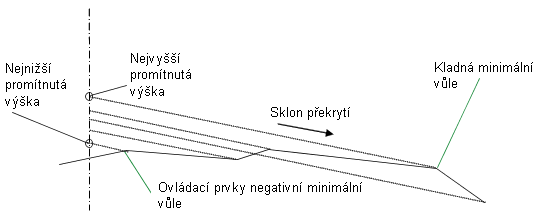

V diagramu níže je znázorněna metoda určení bodu, kde platí minimální vůle.

V každém nezávislém odsazení se ustanoví linie vertikální projekce.
Každý bod na existujícím povrchu mezi dvěma body oříznutí se promítne zpět do linie projekce se sklonem překrytí.
Bod s nejvyšší výškou na linii projekce je řídicí bod pro hodnotu minimální vůle větší než nula. Bod s nejnižší výškou na linii projekce je řídicí bod pro hodnotu minimální vůle menší než nula.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí vrstvu překrytí umístěnou z libovolného vhodného bodu připojení se sklonem -2 %.

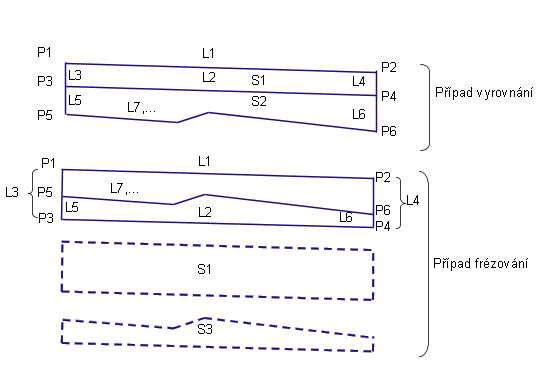

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1, P2	OŽK-HranPokládkaHorní	Hrany překrytí na upraveném terénu
P3, P4	OŽK-HranPokládkaSpodní	Hrany spodní části překrytí
L1	Top, Pave	Horní část překrytí
L2, L3, L4	OŽK-Pokládka	Spojnice překrytí. Všimněte si, že L3, L4 jdou od spodní části překrytí do horní části překrytí jak v případě vyrovnání, tak frézování.
L5, L6	OŽK-Vyrovnávka Frézování	Pro případ vyrovnání Pro případ frézování
S1	OŽK-Pokládka	Plocha mezi horní a spodní částí překrytí. Přesahuje plochu frézování (S3) pro případ frézování, jak je uvedeno v Diagramu kódování níže.
S2	OŽK-Vyrovnávka	Plocha nad existujícím povrchem a pod spodní částí překrytí (případ vyrovnání)
S3	Frézování	Plocha pod existujícím povrchem a nad spodní částí překrytí (případ frézování). Tato plocha přesahuje plochu překrytí, jak je uvedeno v Diagramu kódování níže.
