SpádPozemku

Tato podsestava se používá ke spádování pozemků od linie hranice silničního pozemku.

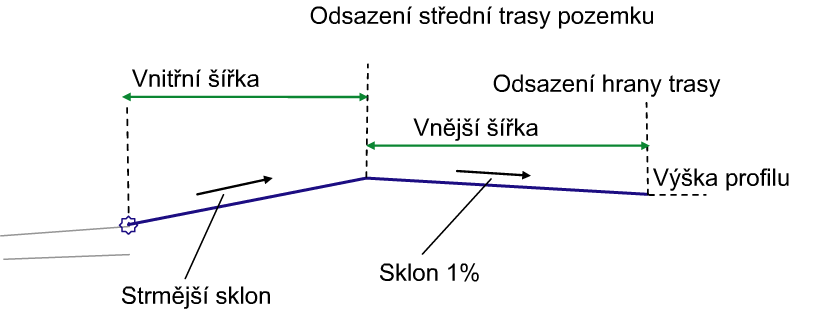

Následující obrázek znázorňuje příklad této podsestavy použité v případě, kdy je výška cílového profilu v zadní části pozemku vyšší než bod připojení.

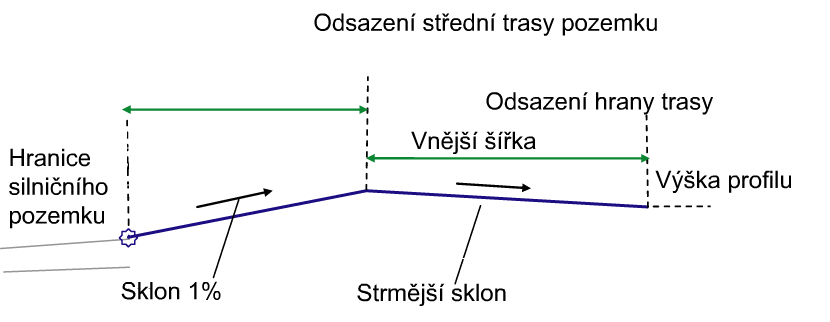

Následující obrázek znázorňuje příklad této podsestavy použité v případě, kdy je bod připojení vyšší než výška cílového profilu v zadní části pozemku.

Připojení

Bod připojení leží na vnitřní hraně jízdního pruhu na upraveném terénu.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Udává stranu, proti které je podsestava vložena.	Pravá / Levá	Pravá
Vnitřní šířka	Vnitřní šířka pozemku.	Numerický, kladný	3,6 m 12,0 ft
Vnější šířka	Vnější šířka pozemku.	Numerický, kladný	3,6 m 12,0 ft
Minimální sklon	Minimální sklon pro vnější šířku pozemku.	Numerický, kladný	1 %

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Odsazení uprostřed	Může se použít k přepsání pevné vnitřní šířky navázáním střední linie pozemku na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Odsazení hrany	Lze použít k přepsání pevné vnější šířky navázáním koncové linie pozemku na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Výška hrany	Může se použít k přepsání pevné výšky navázáním koncové linie pozemku na výšku. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Požadováno

Výstupní parametry

Žádné.

Chování

Nástroj šablony typických řezů spádu pozemku musí začínat na hranici silničního pozemku a podobně jako podsestava ZákladníPruhPřechodový bude udržovat spád a měnit odsazení ke středu pozemku s výchozím sklonem 1 %. Hodnotu sklonu může zadat uživatel. Uprostřed pozemku bude trasa bez profilu. Šablona typických řezů proto bude tvořit spojnici od hranice silničního pozemku k trase uprostřed pozemku s 1% sklonem. Trasa uprostřed pozemku bude spojena se zadní částí pozemku, která má pevnou výšku, například 20 metrů. Na zadní polovině pozemku je třeba rovněž udržovat minimální sklon 1 %. Musí být proto zavedeno pravidlo, že pokud přední polovina spádu pozemku se sklonem 1 % neumožňuje dosáhnout minimálního sklonu 1 % na zadní polovině pozemku, musí se zadní polovina spádu pozemku změnit na 1 % a přední polovina spádu pozemku musí být strmější.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí jízdní pruh pomocí hodnot vstupních parametrů. Jako hodnota strmějšího sklonu bude použito 1 %.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Crown	Vrchol střechovitého sklonu vozovky na upraveném terénu.
P2	Svahování	Bod počátku svahování pozemku.
L1, L2	Povrch	Upravený terén.
