NapojeníNaSklonKPloše

Tato podsestava je obecným nástrojem pro vedení spojnice od bodu připojení s daným sklonem do nejbližšího průsečíku s cílovým povrchem.

Připojení

Bod připojení je na začátku spojnice.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá/Pravá	Pravá
Použití sklonu naklopení vozovky	Udává, že se má použít sklon klopení vozovky	Seznam voleb	Ne
Směr sklonu	Určuje, zda je sklon spojnice od vrcholu střechovitého sklonu vozovky nebo směrem k němu	Seznam voleb	Od vrcholu střechovitého sklonu vozovky
Sklon	Sklon spojnice v procentech	Numerický	2 (%), (nebo 2:1)
Přidat spojnici v	Určuje podmínky přidání spojnice ve výkopu, násypu nebo výkopu a násypu	Seznam voleb: a) Výkop a násyp, b) Pouze výkop, c) Pouze násyp	Výkop a násyp
Kódy bodů	Seznam kódů povrchu, které se mají přiřadit k vnější hraně spojnice	Čárkou oddělovaný řetězec	P2
Kódy spojnic	Seznam kódů, které se přiřazují ke spojnici	Čárkou oddělovaný řetězec	Povrch, RefPovrch
Vynechat spojnici	Tento parametr přidá nebo odebere spojnici povrchu.	Ano / Ne	Ne

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Cílový povrch	Název povrchu, na který se navazuje spojnice. Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy.	Požadováno

Výstupní parametry

Parametr	Popis	Typ
Počáteční odsazení	+/- odsazení začátku spojnice	Numerický
Počáteční výška	Výška počátku spojnice	Numerický
Koncové odsazení	+/- odsazení konce spojnice	Numerický
Koncová výška	Výška konce spojnice	Numerický

Chování

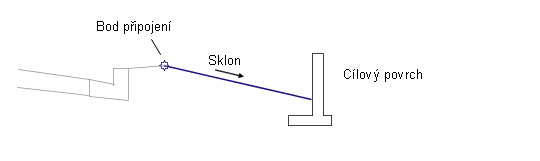

Spojnice se vede doleva nebo doprava od bodu připojení s daným sklonem, až se protne s cílovým povrchem.

Ve výchozím nastavení se spojnice výkopu nebo násypu přidá z bodu připojení do cílového povrchu. Je-li potřeba přidat spojnici pouze v podmínce výkopu nebo násypu, zadejte příslušnou hodnotu pro vlastnost podsestavy Přidat spojnici do. Jestliže musí být spojnice výkopu a násypu v různých sklonech, přidejte tuto podsestavu dvakrát ve stejném bodu připojení, jednou pro podmínku Pouze výkop a poté znovu pro podmínku Pouze násyp, vždy s potřebnými sklony.

Tato podsestava zahrnuje volitelný vstupní parametr pojmenovaný Použití sklonu klopení vozovky, který umožňuje stanovit použití sklonu klopení vozovky pro krajnici. Tento parametr lze nastavit pro a) Sklon vnější krajnice, b) Sklon vnitřní krajnice, c) Sklon vnějšího pruhu, d) Sklon vnitřního pruhu, e) Žádné Výchozím nastavením je Žádné.

Operace režimu návrhu

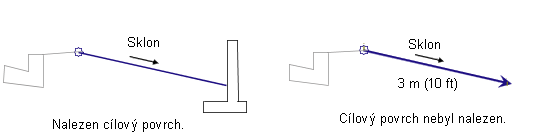

V režimu návrhu se tato podsestava pokusí najít průsečík spojnic, jestliže cílový povrch byl vložen předchozí podsestavou. Pokud je průsečík nalezen, spojnice se zobrazí s daným sklonem k povrchu. Pokud se průsečík nenajde, spojnice se zobrazí s daným sklonem směrem ven na horizontální vzdálenost 3 metry nebo 10 stop a ukončí se šipkou, která směřuje ven.

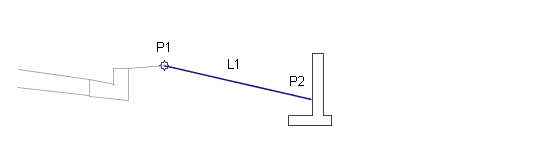

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
L1	Daylight_Cut	Jestliže je spojnice přidávána v podmínce výkopu.
L1	Daylight_Fill	Jestliže je spojnice přidávána v podmínce násypu.

Poznámka:

Podle potřeby lze přidat ostatní kódy pro body a spojnice s využitím vstupních parametrů uvedených pro tuto podsestavu.
