V závislosti na úhlu stop příčných řezů vzhledem k nadřazené základně může být řez koridoru zobrazen dvěma způsoby.
Kolmo na základnu koridoru

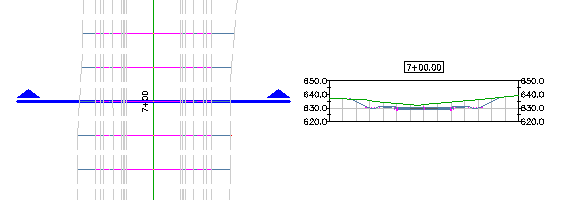

Pokud je stopa příčných řezů kolmá k nadřazené základně, řez reprodukuje šablonu typických řezů koridoru, která je vložena do staničení, při kterém stopa příčného řezu protíná základnu.
Pod úhlem k základně koridoru

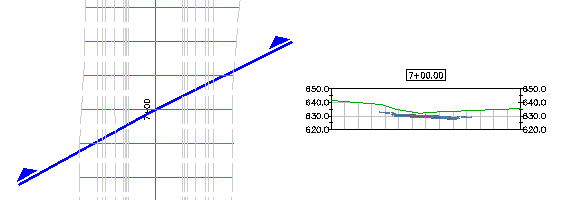

Pokud stopa příčného řezu není kolmá k nadřazené základně, příčný řez vzorkuje model koridoru, vytvoří těleso z podsestav, které stopa příčného řezu protíná, identifikuje prvky (například spojnice, body a tvary) v odříznutém tělese a potom odřízne těleso k vytvoření zobrazení příčného řezu.
Poznámka: Pokud je stopa příčného řezu nakreslena pod jiným než pravým úhlem, nejsou v příčném řezu zobrazeny spojnice svahování. Chcete-li zobrazit promítání hrany paty svahu v řezu, vytvořte vrchní povrch vzorkovaného koridoru a potom vzorkujte vrchní povrch koridoru.
