Příčný řez koridoru může vzorkovat více základen koridoru.
Příčný řez koridoru, který vzorkuje více základen, je vytvořen ve dvou krocích:
- V nadřazené základně (ke které je připojena stopa příčného řezu) je znovu vytvořena šablona typických řezů koridoru, která je vložena na nejbližší staničení podél základny.
- Na ostatní podsestavy, které protínají stopu příčného řezu, stopa příčného řezu vzorkuje každou podsestavu, vytvoří těleso z podsestav, odřízne těleso k vytvoření průřezové reprezentace a potom identifikuje prvky (například spojnice, body a tvary) na rozřezaném tělese. Poznámka: V ukázkových sestavách, které nejsou připojeny k nadřazené základně, jsou reprodukovány linie paty svahu pouze tehdy, pokud je stopa příčných řezů kolmá k základně šablony typických řezů. Chcete-li zobrazit kompletní promítání hrany paty svahu ve více příčných řezech základny, vytvořte vrchní povrch všech vzorkovaných koridorů a potom vzorkujte vrchní povrchy koridoru.

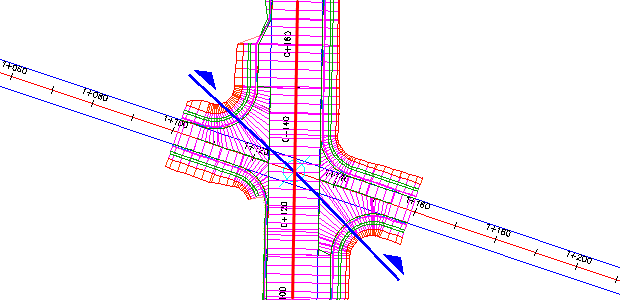

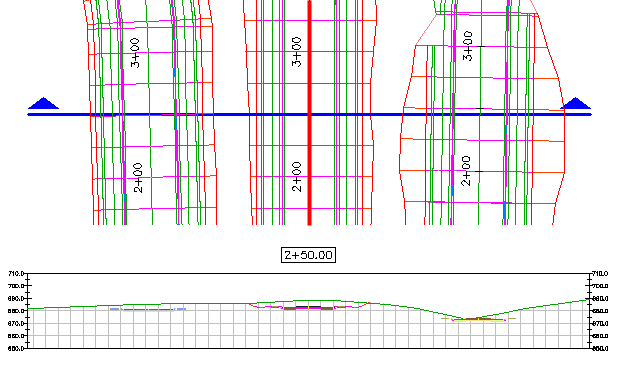

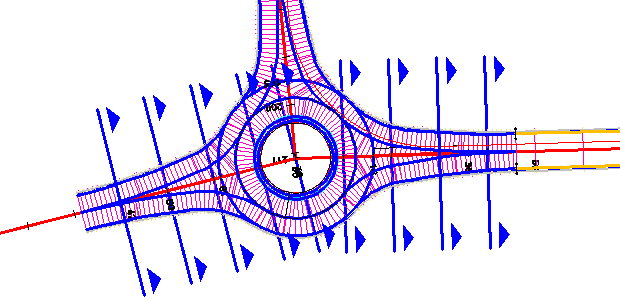

Můžete vzorkovat příčné řezy nebo více složitých koridorů, například křižovatky a kruhové objezdy, slepé ulice, nadjezdy a přístupové komunikace. Na následujících obrázcích se koridory skládají z více základen. Pomocí zobrazených stop příčných řezů mohou řezy vzorkovat libovolnou základnu, kterou stopy příčných řezů protínají.
Můžete zobrazit více základen koridorů stejným způsobem pomocí Editoru příčného řezu.
Tvary koridoru se používají ve výpočtech kubatury materiálu. Při provádění analýzy množství materiálu se ve výpočtu použijí všechny tvary koridoru.
|
Použití jednoho příčného řezu na vzorkování několika základen nebo koridorů najednou. |
