Práce s úpravou vrcholů odkazové čáry popisku pomocí uzlů

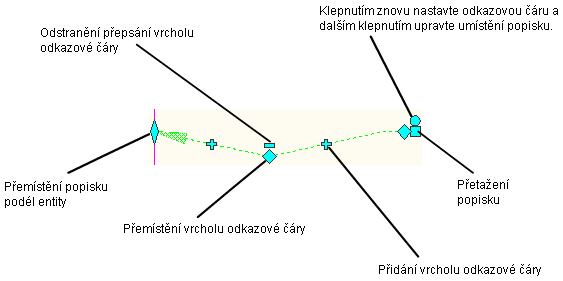

Pro účely přidání, přemístění a obnovení vrcholů odkazové čáry slouží uzly vrcholu odkazové čáry. Je možné přidat libovolný počet segmentů odkazové čáry.

Chcete-li přemístit vrchol odkazové čáry

1. Klepněte na přetažený popisek, který má alespoň dvě odkazové čáry.
2. Vyberte uzel a vyberte nové umístění vrcholu.

Přidání vrcholu odkazové čáry

1. Klepněte na přetažený popisek a vyberte uzel .
2. Přesuňte uzel na nové místo. Vytvoří se vrchol. Všimněte si, že nové uzly se zobrazují pouze na výsledných odkazových čarách. Tyto uzly slouží k vytvoření dalších vrcholů.
   Poznámka: Jestliže typ odkazové čáry v přetaženém stavu stylu popisku je nastaven na typ spline, provede se přizpůsobení typu spline aplikace AutoCAD v bodech vrcholů.

Odebrání vrcholu odkazové čáry

1. Klepněte na přetažený popisek, který má alespoň dvě odkazové čáry.
2. Vyberte uzel a sousední vrchol se obnoví.

Chcete-li obnovit odkazové čáry

1. Klikněte na přetažený popisek, který má alespoň dvě odkazové čáry.
2. Vyberte uzel a odkazová čára se obnoví do svého původního stavu.
Poznámka: Klikněte na uzel podruhé a přetažený popisek se obnoví do svého nepřetaženého stavu.
