Pomocí tohoto dialogu lze vytvořit trasu, která spojuje dvě existující trasy, a volitelně také připojený profil.
- Název připojené trasy
-
Určuje formát názvu trasy. Jestliže chcete změnit tento formát, kliknutím na tlačítko otevřete dialog Šablona názvu.
- Popis
-
Určuje volitelný popis trasy.
Připojení 1-
Určuje první trasu, která má být připojena. V tomto poli je zobrazena první trasa, kterou jste již vybrali ve výkresu. V případě potřeby klikněte na tlačítko
a vyberte jinou trasu.
-
Připojení 2
-
Určuje druhou trasu, která má být připojena. V tomto poli je zobrazena druhá trasa, kterou jste již vybrali ve výkresu. V případě potřeby klikněte na tlačítko
a vyberte jinou trasu.
- Poloměr oblouku
-
Určuje poloměr oblouku pro připojenou trasu.
Poznámka: Výchozí hodnoty poloměru oblouku a přesahu připojení můžete zadat v nastavení příkazu CreateAlignmentConnected. - Přesah·připojení
-
Určuje, jaký přesah má být použit na koncích připojené trasy. Použitím této hodnoty lze nastavit, aby se určitá část konců nové trasy v místech spojení překrývala s existujícími trasami.

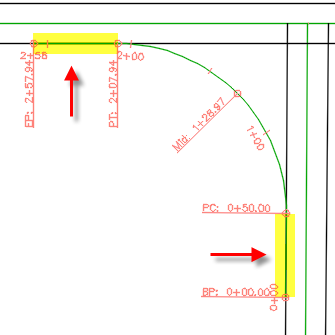

V následujícím příkladu je ukázán výsledek v případě přesahu 50 stop. Připojená trasa se s existujícími trasami překrývá v délce 50 stop.

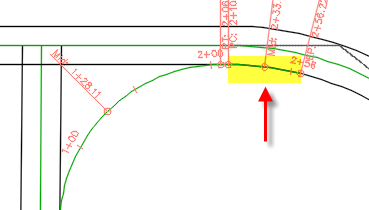

Pokud k překrytí dochází v oblouku, bude překrývající se část připojené trasy kopírovat oblouk.
Karta Obecné
- Staveniště
-
Určuje staveniště pro trasu. Vyberte staveniště v seznamu nebo klikněte na
tlačítko a staveniště vytvořte nebo vyberte jeden z objektů ve výkresu. Trasa a objekt, který vyberete ve výkresu, jsou připojeny ke stejnému staveništi.
Poznámka: Při výchozím výběru <Žádné> je trasa umístěna v nejvyšší úrovni knihovny Trasy v Prospektoru. Další informace naleznete v části Interakce tras a stavenišť.
- Seznam Styl trasy
-
Zobrazuje aktuální styl. Chcete-li ve výkresu vybrat jiný styl trasy, klikněte na šipku.
-
Volba stylu -
Určuje možnosti stylu. Vytvořte styl, zkopírujte nebo upravte aktuální výběr stylu nebo vyberte styl z výkresu.
-
Detail stylu -
Otevře dialog Detail stylu. Zobrazí náhled stylu a informace o vytvoření.
- Seznam zobrazení Hladina trasy
-
Zobrazí hladinu, na které bude vytvořen objekt trasy.
-
Hladina objektu -
Otevře dialog Hladina objektu, v němž lze vybrat nebo vytvořit hladinu, na níž nakreslíte trasu.
- Seznam Sada popisků trasy
-
Zobrazí výchozí sadu popisků trasy. Můžete buď potvrdit výchozí sadu popisků, nebo pomocí seznamu vybrat jinou sadu z výkresu.
-
Výběr sady popisků
-
Upraví nebo zkopíruje aktuální sadu popisků nebo vytvoří sadu popisků. Ikona Detail stylu zobrazuje náhled aktuálního stylu.
-
Detail stylu
-
Otevře dialog Detail stylu. Náhled sady popisků a informací o vytváření.
Další informace o možnostech na kartě Kritéria návrhu naleznete v části Karta Kritéria návrhu.
Další informace o možnostech na kartě Připojený profil naleznete v části Karta Připojený profil.
