Klikněte na kartu Výchozí
panel Vytvořit·projekt rozevírací seznam Trasa Vytvořit·připojenou·trasu Hledat.

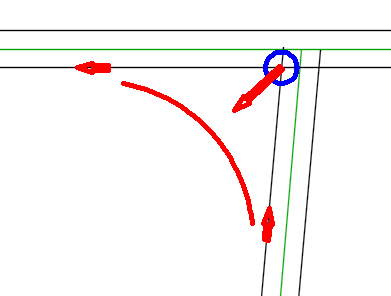

- Ve výkresu vyberte první trasu, kterou chcete připojit.
- Vyberte druhou trasu, kterou chcete připojit.
-
Vyberte umístění připojené trasy.
Ve výkresu se zobrazí dočasné grafiky.
- Vyberte jiné umístění nebo stisknutím klávesy ENTER potvrďte aktuální umístění. Zobrazí se dialog Vytvořit·připojenou·trasu.
- Zadejte parametry trasy. Zde je několik jedinečných možností pro připojené trasy:
- Poloměr oblouku: Pomocí této možnosti můžete změnit výchozí poloměr připojené trasy.
Poznámka: Pokud budete chtít poloměr oblouku po vytvoření trasy změnit, můžete trasu upravit pomocí uzlu poloměru, případně můžete změnit poloměr na kartě Parametry·připojení v dialogu Vlastnosti·trasy.
- Přesah·připojení: Pomocí této možnosti můžete u připojené trasy změnit výchozí přesah připojení.
Poznámka: Hodnota parametru Přesah připojení musí být větší než 0.V následujícím příkladu je ukázán výsledek v případě přesahu 50 stop. Připojená trasa se s existujícími trasami překrývá v délce 50 stop.
Pokud k překrytí dochází v oblouku, bude překrývající se část připojené trasy kopírovat oblouk.
Poznámka: Jestliže budete chtít hodnoty přesahu připojení po vytvoření trasy změnit, můžete překrývající se segmenty upravit pomocí uzlů. - Možnosti na kartě Připojený profil: Pomocí těchto možností můžete vytvořit profil připojené trasy mezi dvěma existujícími profily, které zadáte.
Další informace o možnostech dostupných v tomto dialogu naleznete v tématu nápovědy věnovaném dialogu Vytvořit připojenou trasu.
- Poloměr oblouku: Pomocí této možnosti můžete změnit výchozí poloměr připojené trasy.
- Chcete-li připojenou trasu a volitelný profil vytvořit, klikněte na tlačítko OK.
Poznámka: Trasa bude vytvořena jako trasa křižovatkové větve. V případě potřeby ji můžete změnit na kartě Informace v dialogu Vlastnosti trasy.
- Pokud jste se rozhodli vytvořit připojený profil, vytvořte pro něj ve výkresu zobrazení profilu.
