Vytvořte trasu, která prochází nejlogičtější cestou řadou návrhových linií, bodů COGO nebo úseček, oblouků, bodů či bloků aplikace AutoCAD.
V závislosti na typu a přesnosti zdrojových dat lze příkaz upravit tak, aby bylo dosaženo požadovaných výsledků.

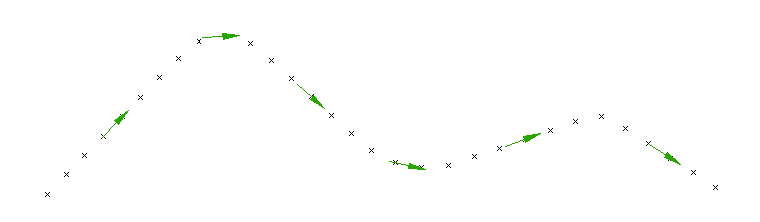

Pokud například jako zdrojová data použijete body COGO, určí aplikace AutoCAD Civil 3D nejlogičtější posloupnost bodů COGO a poté obrátí pořadí veškerých bodů, které neodpovídají posloupnosti ostatních vybraných bodů COGO.

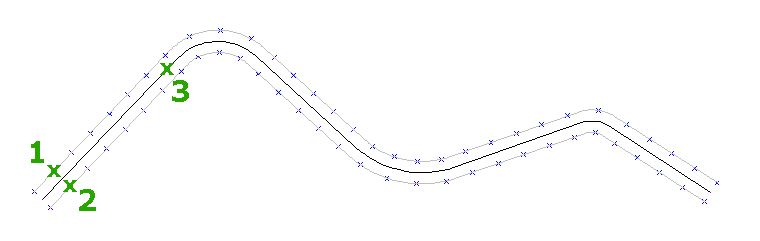

V případě použití přibližně rovnoběžných posloupností bodů COGO prochází vytvořená křivka spline aplikace AutoCAD (1, 2) oběma bodovými cestami. Body z každé křivky spline jsou promítnuty na druhou křivku spline, přičemž body, ve kterých se oba průměty setkávají, budou použity k vytvoření osy trasy (3).
Poté aplikace AutoCAD Civil 3D vypočítá oblouky (1) na základě posloupnosti bodů a určeného nastavení možnosti Maximální poloměr pro detekci oblouku. Aplikace AutoCAD Civil 3D vyznačí přibližné zakřivení vzájemným spojením vzorkových bodů segmenty úseček. Z důvodu zvýšení přesnosti při použití návrhových linií nebo entit aplikace AutoCAD mohou být mezilehlé vzorkové body buď z původních vstupních dat odebrány, nebo mohou být mezi každou dvojicí vzorkových bodů naopak vytvořeny. Má-li posloupnost bodů poloměr, který je větší než toto nastavení, vytvoří příslušné body tečnu (2). Zdánlivý průsečík tečen (3) představuje vrcholy směrového polygonu pro tečny tras.

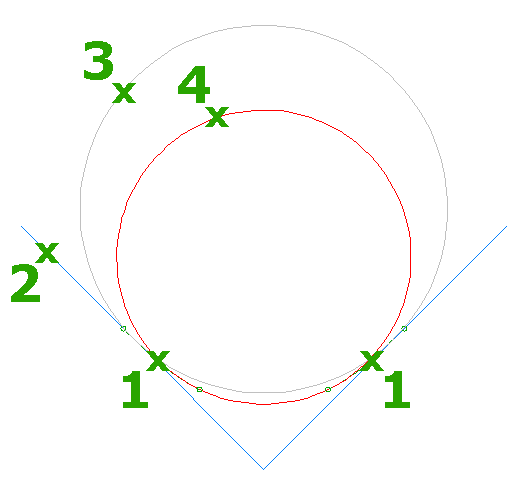

Je-li zvolena možnost Vytvořit přechodnice, vytvoří aplikace AutoCAD Civil 3D mezi každým obloukem a jeho tečnami symetrickou dvojici přechodnic (1). Pokud se přechodnice, které splňují stanovenou hodnotu R/A, nevejdou mezi tečny (2) a oblouk (3), bude poloměr oblouku zmenšován (4), dokud nebude nalezeno odpovídající řešení. Pokud vyberete tuto možnost a možnost Vyrovnat tečny nezaškrtnete, budou přechodnice symetrické, ale řešení může být zatíženo větší chybou.

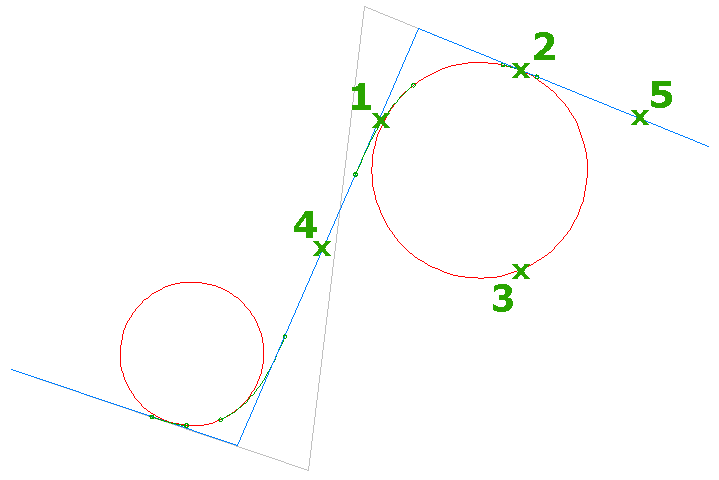

Je-li zvolena možnost Vyrovnat tečny, vytvoří aplikace AutoCAD Civil 3D asymetrickou dvojici přechodnic (1, 2) mezi každým obloukem (3) a jeho tečnami (4, 5). Pokud se přechodnice, která splňuje minimální stanovený poměr R/A, nevejde mezi oblouk a tečnu, bude tečna (4) posouvána k oblouku, dokud nebude nalezeno odpovídající řešení. Minimální hodnota R/A umožňuje omezit délky přechodnic, přičemž při vyšší hodnotě jsou přechodnice kratší, zatímco při nižší hodnotě jsou přechodnice delší.
