Pomocí příkazů Obecná poznámka můžete k 3D modelu přidat kóty, popisy děr a značky drsnosti.
Než začnete, nastavte jednotky v dialogu Nastavení dokumentu na kartě Normy a vyberte požadovanou normu v rozevíracím seznamu Aktivní norma v části Poznámky.

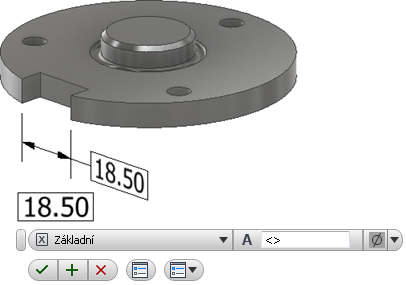

Přidání a úprava kót
- Na pásu karet klikněte na kartu Poznámka
panel Obecná poznámka
Kóta
.
- Vyberte geometrii, kterou chcete okótovat.
- Volitelně proveďte některou z následujících akcí a poté kliknutím umístěte kótu:
- V místní nabídce klikněte na tlačítko Vybrat rovinu poznámek (nebo stiskněte klávesu Shift) a vyberte alternativní rovinu poznámek.
- Chcete-li procházet alternativními rovinami, klikněte v místní nabídce na možnost Vybrat další rovinu kandidáta nebo použijte mezerník.
- Na miniaturním panelu nástrojů klikněte na rozevírací seznam a vyberte kótovací styl, například Základní.
- Volitelně proveďte jeden z následujících úkonů:
- Umístěte kurzor do textového pole a přidejte k hodnotě předponu nebo příponu.
- Chcete-li zobrazit další možnosti, klikněte na tlačítko Upravit kótu na miniaturním panelu nástrojů. V dialogu, který se zobrazí, proveďte požadované změny.
- Kliknutím na tlačítko OK přidejte kótu.
- Úprava kóty:
- V zobrazení nebo v prohlížeči vyberte kótu, klikněte pravým tlačítkem a v místní nabídce vyberte možnost Upravit.
- Dvakrát klikněte na kótu v zobrazení nebo v prohlížeči.
Změňte požadované hodnoty kóty a klikněte na tlačítko OK.

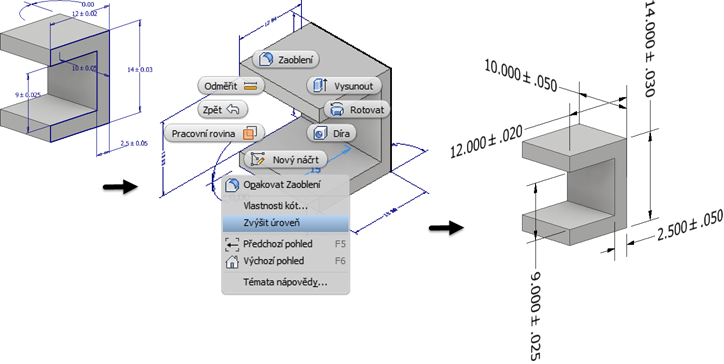

Extrakce existujících kót
Zahrnutí existujících kót do definice založené na modelu:
- V prohlížeči klikněte pravým tlačítkem na prvek a vyberte možnost Zobrazit kóty.
- Klikněte na libovolnou viditelnou kótu a výběrem možnosti Zvýšit úroveň v místní nabídce vytvořte 3D poznámku.
Pokud kóta modelu zahrnuje informace o toleranci, budou tyto informace zahrnuty i v kótě se zvýšenou úrovní.

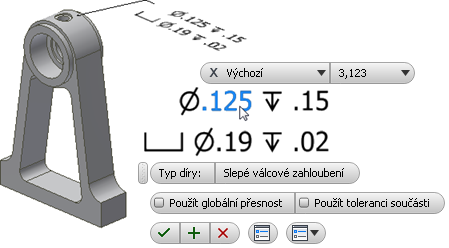

Přidání a úprava popisů děr/závitů
- Na pásu karet klikněte na kartu Poznámka
panel Obecná poznámka
Popis díry/závitu
.
- Vyberte prvek díry.
- Volitelně proveďte některou z následujících akcí a poté kliknutím umístěte popis díry:
- V místní nabídce klikněte na možnost Zarovnat ke geometrii a vyberte hranu nebo osu určující orientaci textu.
- V místní nabídce klikněte na tlačítko Vybrat rovinu poznámek (nebo stiskněte klávesu Shift) a vyberte alternativní rovinu poznámek.
- Chcete-li procházet alternativními rovinami, klikněte v místní nabídce na možnost Vybrat další rovinu kandidáta nebo použijte mezerník.
- Volitelně proveďte jeden z následujících úkonů:
- Zaškrtněte políčko Použít globální přesnost, nebo zrušte jeho zaškrtnutí a změňte přesnost výběrem hodnoty v rozevíracím seznamu.
- Zaškrtněte políčko Použít toleranci součásti, nebo zrušte jeho zaškrtnutí a změňte toleranci výběrem hodnoty v rozevíracím seznamu.
- Chcete-li zobrazit další možnosti, klikněte na tlačítko Upravit popis díry na miniaturním panelu nástrojů. V dialogu, který se zobrazí, proveďte požadované změny.
- Kliknutím na tlačítko OK přidejte popis díry nebo závitu.
- Úprava popisu díry nebo závitu:
- V zobrazení nebo v prohlížeči vyberte popis díry nebo závitu, klikněte pravým tlačítkem a v místní nabídce vyberte možnost Upravit.
- Dvakrát klikněte na popis díry nebo závitu v zobrazení nebo v prohlížeči.
Změňte požadované hodnoty a klikněte na tlačítko OK.
Přidání nebo úprava značek drsnosti
Poznámky drsnosti se ve výchozím nastavení vytvářejí s odkazem s jedním segmentem. Chcete-li vytvořit další segmenty odkazu, spusťte příkaz, klikněte pravým tlačítkem myši a kliknutím na možnost Odkaz s jedním segmentem výběr této možnosti zrušte.
- Na pásu karet klikněte na kartu Poznámka
panel Obecná poznámka
Drsnost
.
- Vyberte plochu modelu.
- Volitelně proveďte některou z následujících akcí a poté kliknutím umístěte poznámku o drsnosti:
- V místní nabídce klikněte na možnost Zarovnat ke geometrii a vyberte hranu nebo osu určující orientaci textu.
- Chcete-li procházet alternativními rovinami, klikněte v místní nabídce na možnost Vybrat další rovinu kandidáta nebo použijte mezerník.
- Volitelně proveďte jeden z následujících úkonů:
- Klikněte na rozevírací seznam a vyberte požadovanou značku drsnosti.
- Chcete-li symbol upravit, klikněte na zaškrtávací políčko vedle položky Vynutit praporek, Hlavní nebo Obvodový.
- Chcete-li zobrazit další možnosti, klikněte na tlačítko Upravit značku drsnosti na miniaturním panelu nástrojů. V dialogu, který se zobrazí, proveďte požadované změny.
- Kliknutím na písmeno aktivujte textové pole, přidejte požadované dokončovací hodnoty a kliknutím na tlačítko OK vytvořte značku.
- Úprava značky drsnosti:
- V zobrazení nebo v prohlížeči vyberte poznámku o drsnosti, klikněte pravým tlačítkem a v místní nabídce vyberte možnost Upravit.
- Dvakrát klikněte na poznámku o drsnosti v zobrazení nebo v prohlížeči.
Změňte požadované hodnoty a klikněte na tlačítko OK.
