Součást obalu je soubor odvozené součásti, jehož úpravou a přepočítáním lze změnit součást.

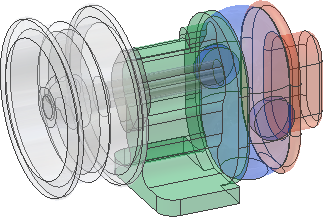

Původní součást obalu na dalším obrázku obsahuje díry. Protože tyto díry nebyly aktualizovány, některé plochy vnitřního ozubení kola byly viditelné děrami v boku, takže nebyly odstraněny.
Součást obalu na následujícím obrázku byla upravena a byly změněny možnosti, aby mohla být součást dále zjednodušena. Součást nyní neobsahuje žádné díry, vnitřní prvky ani hardware.
Úprava součásti obalu:
- Otevřete soubor součásti.
- Můžete kliknout pravým tlačítkem myši na horní okraj prohlížeče a určit součást jako náhradu.
- Také lze rozbalit složku těles, kliknout pravým tlačítkem myši na konkrétní tělesa v prohlížeči, a nastavit tak viditelnost nebo průhlednost součásti.
- Klikněte pravým tlačítkem myši na zdrojovou sestavu v prohlížeči a v místní nabídce vyberte položku Upravit sestavu obalu. Tím otevřete sestavu a zobrazíte dialog Obal.
Poznámka: Příkaz Upravit sestavu obalu není dostupný, pokud součást vyžaduje aktualizaci.
- Volitelně můžete na kartě Komponenty změnit kritéria odebírání součástí nebo určit komponenty, které chcete zahrnout nebo vyloučit.
- Také můžete změnit zobrazení návrhu, polohovou reprezentaci nebo úroveň detailů, které chcete použít k přepočítání součásti obalu. Je například možné určit zobrazení návrhu nebo úroveň detailů, které neobsahují žádné vnitřní komponenty.
- Volitelně můžete na kartě Prvek určit prvky, rozsahy, a další položky, které chcete v sestavě obalu zachovat.
- Pokud chcete předefinovat styl a další nastavení obalu, vyberte kartu Vytvořit.
- Volitelně klikněte na tlačítko Náhled a vizuálně si ověřte změny.
- Kliknutím na tlačítko OK spustíte výpočet sestavy obalu s novým nastavením a zavřete dialog.
