Práce s materiály a vzhledy z aplikace Inventor 2012 a starší

V aplikaci Inventor 2012 byla možnost Realistický vzhled zaškrtnuta jako výchozí nastavení. Tato možnost nastavení má důsledky při migraci. Zejména jakýkoli barevný styl, který byl v některém okamžiku změněn, bude považován za odlišný od standardního barevného stylu aplikace Inventor a bude migrován jako uživatelský vzhled. Uživatelské vzhledy zaplní dokument a zobrazí se v Prohlížeči vzhledů v části Vzhledy dokumentu.

Podívejme se na čtyři nejčastější způsoby, které zákazníci používali při práci se styly materiálů a barev v předchozích verzích:

„Tak, jak to je“

Podmínka Barevné styly aplikace Inventor neupravujete. Místo realistického vizuálního stylu zobrazení dáváte přednost stínovanému. V důsledku toho režim zobrazení Realistický vizuální styl nepoužíváte. Akce V Editoru stylů aplikace Inventor 2012 upravte všechny barevné styly, které chcete zachovat. Zkontrolujte, že je vypnuta možnost Realistický vzhled (nezaškrtnuto).

Podmínka Barevné styly aplikace Inventor neupravujete. Místo stínovaného vizuálního stylu zobrazení dáváte přednost realistickému. V důsledku toho používáte režim zobrazení Realistický vizuální styl. Akce Není vyžadována žádná akce. Možnost Realistický vzhled je ve výchozím nastavení zapnutá a barevné styly budou migrovány pomocí těchto přiřazení vzhledu.

Poznámka: K migraci více datových sad můžete použít Plánovač úloh.

Knihovny stylů

Pokud jste vytvořili uživatelské knihovny stylů nebo upravili knihovny dodané s aplikací Inventor a chcete tyto změny zachovat, lze to provést úpravou používání možnosti Realistický vzhled barevným stylem verze 2012. Následující tabulka pomáhá s určením nastavení, které je vhodné použít v barevných stylech aplikace Inventor 2012.

Podmínka Barevné styly aplikace Inventor neupravujete. Místo realistického vizuálního stylu zobrazení dáváte přednost stínovanému. V důsledku toho režim zobrazení Realistický vizuální styl nepoužíváte. Akce V Editoru stylů aplikace Inventor 2012 upravte všechny barevné styly, které chcete zachovat. Zkontrolujte, že je vypnuta možnost Realistický vzhled (nezaškrtnuto). Uložte všechny změny.

Podmínka Barevné styly aplikace Inventor neupravujete. Místo stínovaného vizuálního stylu zobrazení dáváte přednost realistickému. V důsledku toho používáte režim zobrazení Realistický vizuální styl. Akce Není vyžadována žádná akce. Možnost Realistický vzhled je ve výchozím nastavení zapnutá a barevné styly budou migrovány pomocí těchto přiřazení vzhledu.

Podmínka Upravili jste barevné styly aplikace Inventor, aby vyhovovaly vašim požadavkům. Místo realistického vizuálního stylu zobrazení dáváte přednost stínovanému. V důsledku toho režim zobrazení Realistický vizuální styl nepoužíváte. Akce V Editoru stylů aplikace Inventor 2012 upravte všechny barevné styly, které chcete zachovat. Zkontrolujte, že je vypnuta možnost Realistický vzhled (nezaškrtnuto).

Podmínka Upravili jste barevné styly aplikace Inventor, aby vyhovovaly vašim požadavkům, včetně změny přiřazení realistického vzhledu. Při práci s modely dáváte přednost zobrazení ve stínovaném vizuálním stylu. Režim zobrazení Realistický vizuální styl používáte k vytváření obrázků. Akce Zachování obou stylů vyžaduje další akce. V Editoru stylů aplikace Inventor 2012 upravte všechny barevné styly, které chcete zachovat. Zkontrolujte, že je vypnuta možnost Realistický vzhled (nezaškrtnuto). Proveďte migraci barevných stylů do uživatelské knihovny. V Editoru stylů aplikace Inventor 2012 proveďte následující akce: Upravte všechny barevné styly, které chcete zachovat. Zkontrolujte, že je zapnuta možnost Realistický vzhled (zaškrtnuto). Upravte název, aby se lišil od verze stínovaného zobrazení. Díky tomu zamezíte kolizím názvů v dokumentu. Proveďte migraci barevných stylů do uživatelské knihovny.

Krok 1: Proveďte migraci stylů v souborech Colors.xml a Materials.xml do nové uživatelské knihovny materiálů nebo vzhledů. Poznámka: Není nutné mít samostatné knihovny, ale může se s nimi lépe pracovat.

1. Začněte vytvářet novou součást.
2. Na panelu QAT klikněte na možnost Prohlížeč materiálů – na panelu nástrojů prohlížeče klikněte na položky Správa > Migrovat styly aplikace Inventor.

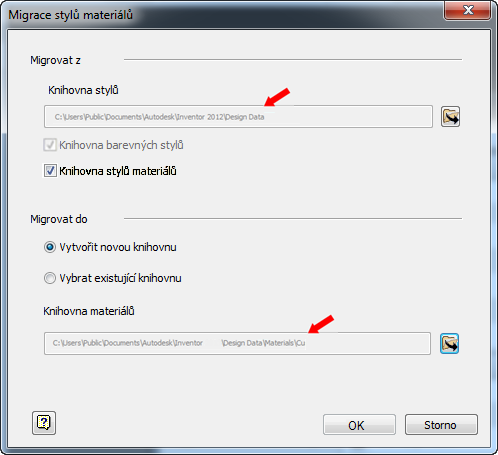

3. V dialogu Migrovat styly zadejte umístění Migrovat z, ve kterém se nacházejí soubory Materials.xml a Colors.xml z verze 2012 nebo starší. Ve výchozím nastavení je v systému Windows 7 nastavena cesta C:\Users\Public\Dokumenty\Autodesk\Inventor 2012\Design data.



4. Klikněte na možnost Vytvořit novou knihovnu.
5. Určete umístění Migrovat do, které je obvykle stejné jako umístění souboru InventorMaterialsLibrary.adsk. Ve výchozím nastavení je cesta následující: C:\Users\Public\Documents\Autodesk\Inventor 2014\Design Data\Materials.
6. Klikněte na tlačítko OK. Knihovna je vytvořena a vyplní sekci knihovny v prohlížeči materiálů nebo vzhledů.
7. Přetáhněte uživatelské vzhledy a materiály z části Dokument nebo z jiných knihoven do vaší uživatelské knihovny.
8. Zavřete prohlížeč.

Krok 2: Přidejte uživatelskou knihovnu do souboru aktivního projektu a dalších vhodných souborů projektů.

1. Vyberte projekt, do kterého chcete knihovnu přidat.

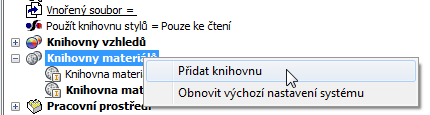

2. Klikněte pravým tlačítkem na uzel Knihovny materiálů a potom klikněte na položku Přidat knihovnu.



3. Přejděte na vlastní knihovnu, kterou chcete přidat, a vyberte ji. Klikněte na tlačítko OK.

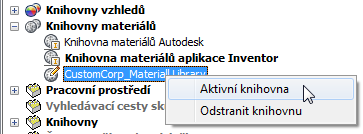

4. Chcete-li přidanou knihovnu nastavit jako aktivní, tzn. první, která bude prohledávána nebo odkazována, klikněte pravým tlačítkem na uzel této knihovny a potom na možnost Aktivní knihovna.



Upozornění: Proces migrace používá nastavení barevného stylu Realistický vzhled k určení, která definice bude migrována a asociována s názvem vzhledu. Pomocí výše uvedených akcí zajistěte migraci správné definice.

Důležité:

• Aby aplikace Inventor 2013 a Inventor 2014 získala přístup ke knihovnám materiálů a vzhledů, obsahu a uživatelskému rozhraní, musí být otevřený soubor (nový nebo existující). S knihovnami nelze pracovat mimo otevřený dokument.
• Materiály a vzhledy již nejsou styly. Nejsou nadále spravovány pomocí Správce knihovny stylů. Správce stylů nadále slouží k přenosu dalšího obsahu stylů mezi knihovnami stylů, například norem kreslení.
• Průvodce správou stylů již není k dispozici.
• Ačkoli materiály a vzhledy nejsou považovány za styly, úlohy knihovny používají některé příkazy stylů. Příkaz Vyčistit například slouží k odstranění nepoužívaných materiálů a vzhledů z dokumentu. Příkaz Aktualizovat slouží k úpravě materiálů a vzhledů dokumentu, aby se shodovaly s definicemi v knihovně.

Šablony dokumentů

Zákazníkům, kteří nepoužívali knihovny stylů a dávali přednost ponechání stylů v šablonách dokumentů a jejich úpravám v rámci jednotlivých šablon, důrazně doporučujeme migraci stylů založených na šablonách do uživatelských knihoven, aby jejich uživatelské vzhledy zůstaly zachovány. Není doporučené ani vhodné udržovat vzhledy v dokumentu.

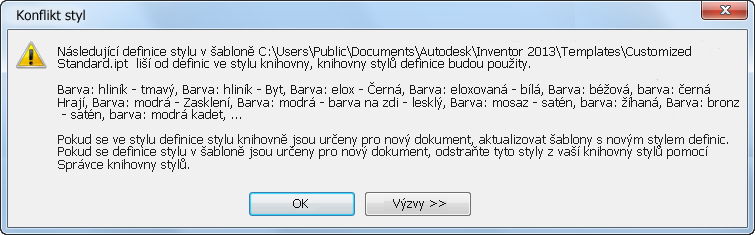

Následující zpráva souvisí s přesunem ze šablon do stylů a byla zahrnuta již v několika verzích aplikace Inventor.
