Práce s budoucími verzemi souborů sestav

Ve starší verzi aplikace Inventor je možné odkazovat na budoucí (novější) verze souborů sestav aplikace Inventor.

Vaše verze aplikace Inventor bude podporovat budoucí soubory aplikace Inventor jen v případě, že máte nainstalovány nejnovější aktualizace. Aktualizace lze stáhnout pomocí aplikace Autodesk Desktop App nebo prostřednictvím webové stránky https://manage.autodesk.com. Aktualizace nebudou k dispozici pro starší verze aplikace Inventor, které již nejsou podporovány.

Umístění nebo otevření budoucí verze souboru sestavy

Tento pracovní postup slouží k vytvoření odkazu na budoucí verzi souboru sestavy v souboru sestavy.

1. Otevření nebo umístění budoucí verze souboru sestavy:

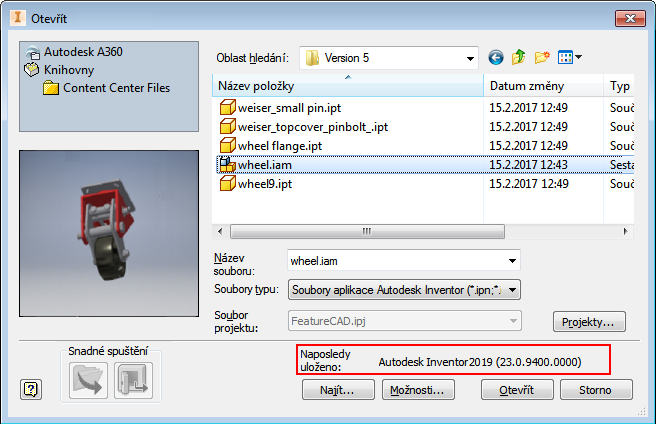

   • Klikněte na Soubor Otevřít.
   • V souboru sestavy klikněte na pásu karet na kartu Sestavení panel Komponenta Umístit.
2. Vyhledejte a vyberte budoucí soubor sestavy (.iam), který chcete otevřít.



3. Volitelně můžete kliknutím na tlačítko Možnosti otevřít dialog Možnosti souboru a určit reprezentaci zobrazení návrhu a polohovou reprezentaci. Klikněte na tlačítko OK.

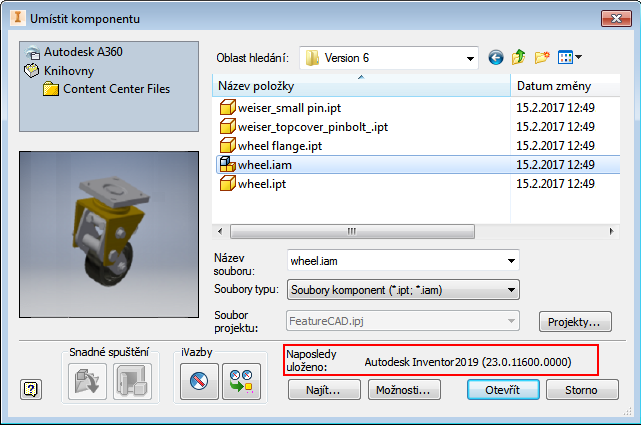

4. V dialogu Umístit komponentu klikněte na tlačítko Otevřít. Vytvoří se objemová a povrchová tělesa.

   V případě potřeby můžete umístit vícenásobné instance.

Výsledný soubor

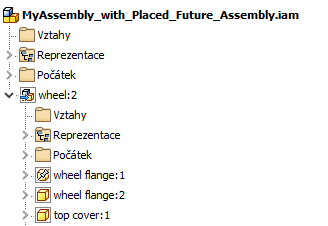

• V prohlížeči se zobrazí odkazovaný budoucí soubor. Uzly komponent se liší od nativních komponent aplikace Inventor.



• Reprezentaci umístěného budoucího souboru můžete změnit tak, že kliknete pravým tlačítkem v uzlu prohlížeče a v místní nabídce vyberete možnost Upravit reprezentaci.
• Umístěný budoucí soubor můžete nahradit jinou komponentou z uzlu prohlížeče pomocí položky Komponenta Nahradit vše v místní nabídce. Nahrazení komponentou z budoucího souboru není podporováno.

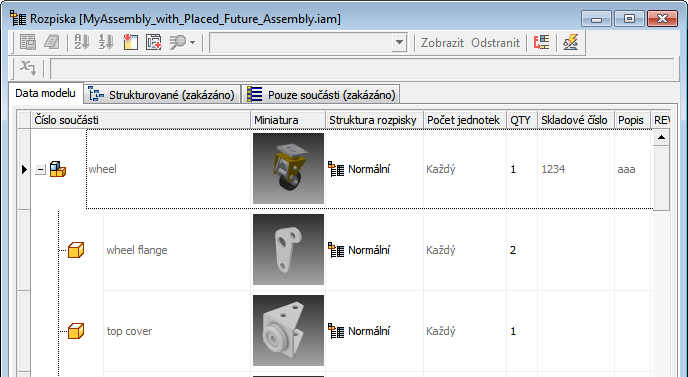

• Rozpiska zobrazuje odkazované komponenty v sestavě.

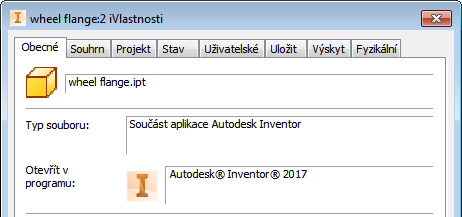

• iVlastnosti z budoucích součástí jsou k dispozici.



• Sestava může být uložena a znovu otevřena v jakékoli instalaci aplikace Inventor stejné verze.

Odvození budoucí verze souboru sestavy

Tento pracovní postup slouží k vytvoření odkazu na budoucí verzi souboru sestavy v souboru součásti.

1. V souboru součásti: na pásu karet klikněte na kartu Správa panel Vložení Odvodit .
2. Vyhledejte a vyberte budoucí soubor sestavy (.iam), který chcete otevřít.



3. Volitelně můžete kliknutím na tlačítko Možnosti otevřít dialog Možnosti souboru a určit reprezentaci zobrazení návrhu a polohovou reprezentaci. Klikněte na tlačítko OK.
4. V dialogu Otevření souboru klikněte na možnost Otevřít. Vytvoří se objemová a povrchová tělesa.

Výsledný soubor

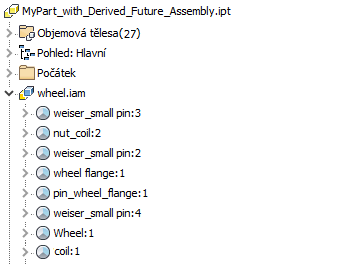

• V prohlížeči se zobrazí odkazovaný budoucí soubor.



• Prvek odvozené sestavy lze upravovat.
• Soubor může být uložen a znovu otevřen v jakékoli instalaci aplikace Inventor stejné verze.
