Wie auch beim Lufteinlass und der Vorderkante des Cockpitinnenraums können Sie die NURMS-Glättung reduzieren, indem Sie die entsprechenden Kanten durch Hinzufügen zusätzlicher Kantenschleifen in unmittelbarer Nähe verstärken. Sie werden dieses Verfahren auf die Frontverglasung der Kabinenhaube anwenden.
Vorbereiten der Lektion:
- Fahren Sie mit der Szene aus der vorherigen Lektion fort, oder
öffnen Sie die Datei
\modeling\p47\p47_canopy_smoothinggroups.max
. - Wenn Sie die Datei öffnen, dann
wählen Sie das Objekt Haube aus. Falls erforderlich, klicken Sie in der Multifunktionsleiste auf "Änderungsmodus".
Verfeinern der Blasenhaube:
Aktivieren Sie auf der Gruppe "Bearbeiten" die Option
(Schnellschleife). - Fügen Sie an den folgenden Stellen Kantenschleifen hinzu, um die Frontverglasung zu verstärken:

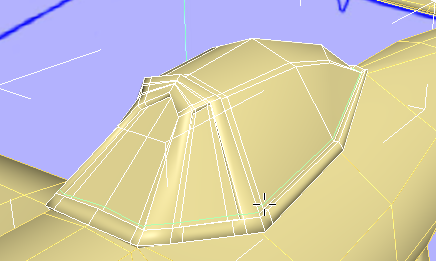

- Im vorderen Bereich der seitlichen Frontscheiben, direkt hinter der Metallstrebe.

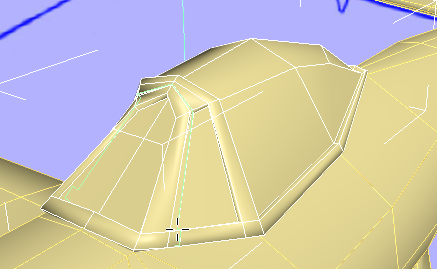

- Auf der mittleren Frontscheibe, direkt auf der anderen Seite der linken Strebe.

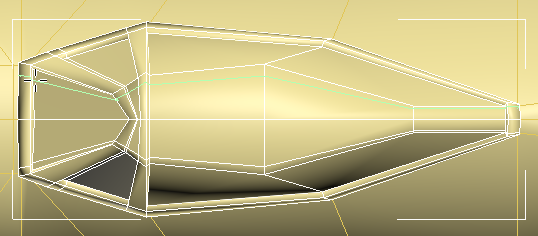

- Ebenfalls auf der mittleren Frontscheibe, jedoch auf der rechten Seite, gegenüber der vorherigen Schleife. Tipp: Diese lässt sich am einfachsten im Ansichtsfenster "Oben" hinzufügen.

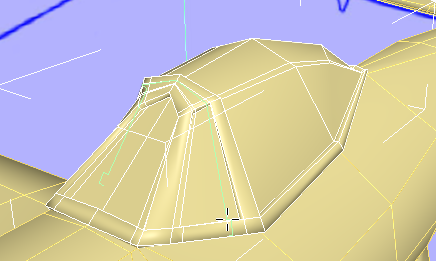

- Unmittelbar vor dem "Überrollbügel".
- Und ebenfalls unmittelbar hinter dem "Überrollbügel".

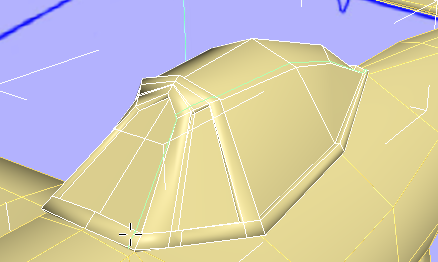

- Fügen Sie zuletzt eine Kantenschleife direkt über der Umrandung der Kabinenhaube hinzu.
- Im vorderen Bereich der seitlichen Frontscheiben, direkt hinter der Metallstrebe.
- Klicken Sie mit der rechten Maustaste, um das Hilfsmittel "Schnellschleife" zu beenden.
Erneutes Überprüfen der Glättung:
- Aktivieren Sie auf der Multifunktionsleiste Gruppe "Bearbeiten" die Option

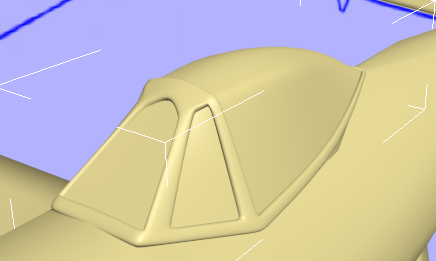

(NURMS). Drücken Sie F4, um die Anzeige von "Flächen mit Kanten" zu deaktivieren. Nun verfügt die Frontverglasung über die richtige Form, und die Kanten zwischen den Metall- und Glaskomponenten sind deutlich ausgeprägt.
- Deaktivieren Sie wieder die Option
(NURMS).
