Verfeinern der Rundung des Flugzeugbugs

Der Bug des Flugzeugs ist auf der Oberseite flach. Durch eine Abrundung können Sie das Aussehen des Flugzeugs verbessern.

Vorbereiten der Lektion:

Fahren Sie mit der Szene aus der vorherigen Lektion fort, oder öffnen Sie die Datei \modeling\p47\p47_cockpit_complete.max .
Wenn Sie die Datei öffnen, dann wählen Sie die P-47 aus.

Verbessern der Rundung des oberen vorderen Teils des Rumpfs:

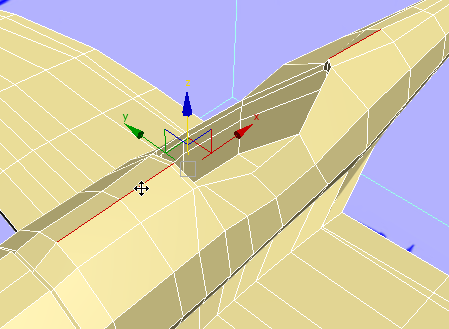

Klicken Sie bzw. klicken Sie bei gedrückter Strg-Taste, um die drei Kanten der Kammlinie vor dem Cockpit und diejenige unmittelbar dahinter auszuwählen.

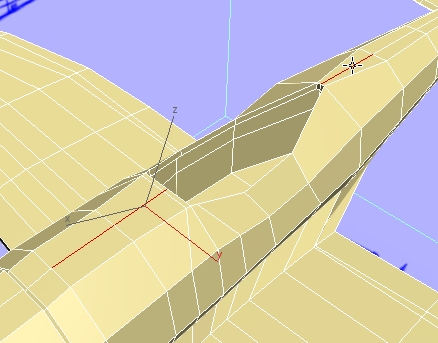

Tipp: Verwenden Sie die Bereichsauswahl für die kurze Kante, wo Sie die Vorderseite des Cockpits verstärkt haben. Wenn Sie eine Kante versehentlich ausgewählt haben, klicken Sie bei gedrückter Alt-Taste, um sie aus der Auswahl zu entfernen.
Verschieben Sie diese Kanten in vertikaler Richtung nach oben, damit der Rumpf runder wird. Verwenden Sie "Koordinaten anzeigen" für diese Transformation.

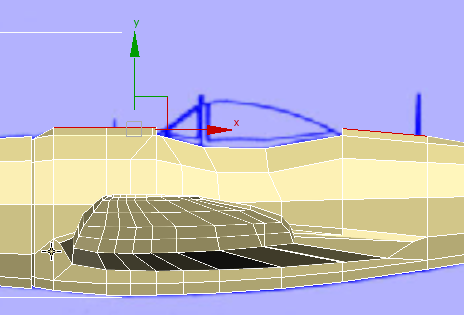

Vorderansicht

Verstärken der Krümmung der Oberseite der Triebwerksverkleidung:

Wechseln Sie zur Unterobjektebene (Scheitelpunkt).

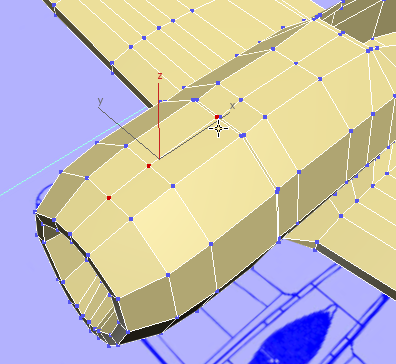

Klicken Sie bzw. klicken Sie bei gedrückter Strg-Taste, um die drei Scheitelpunkte an der Oberseite der Triebwerksverkleidung auszuwählen.

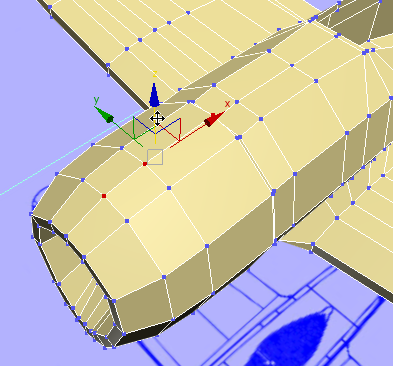

Verschieben Sie auch diese Scheitelpunkte etwas nach oben.

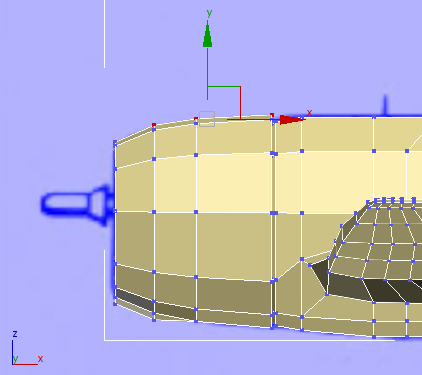

Vorderansicht
Klicken Sie auf (Scheitelpunkt), um die Unterobjektebene "Scheitelpunkt" zu verlassen.
Verkleinern Sie die Anzeige im Ansichtsfenster "Perspektive", und drücken Sie F4, um den Modus "Flächen mit Kanten" zu deaktivieren.
Aktivieren Sie auf der Multifunktionsleiste Gruppe "Bearbeiten" wieder die Option (NURMS).

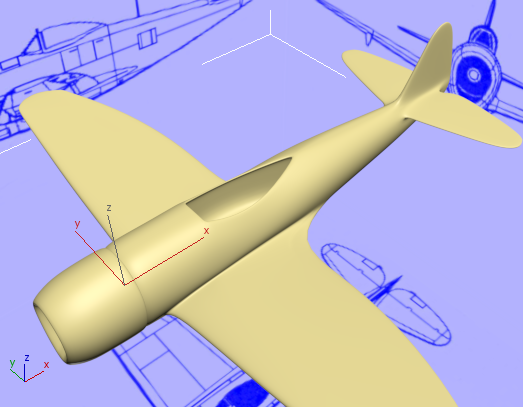

Der Rumpf zeigt jetzt eine überzeugende Rundung.
Deaktivieren Sie die Option (NURMS).

Speichern der Arbeit:
