Nachdem die Analyse abgeschlossen ist, öffnen Sie die Ergebnisse mit Abaqus/Viewer.
- Klicken Sie im Abaqus-Hauptwerkzeugkasten auf File > Open, und öffnen Sie pedal_assembly_ame.odb. Dadurch öffnen Sie die Ausgabendatenbankdatei.
- Klicken Sie auf Plot > Contours > On Undeformed Shape, um die Kontur darzustellen.
- Wählen Sie nun SDV12 aus der Liste der Ausgabevariablen (Result > Field Output). SDV12 stellt die Festigkeitsreduktionsfaktoren für die Schweißoberflächenpunkte dar.
Wichtig: Es besteht ein bekanntes Problem in Abaqus/Viewer 2017, in dem SDV12 nicht in einem Konturplot angezeigt werden kann. Um dieses Problem zu umgehen, können Sie ein Python-Skript herunterladen und ausführen, um die SDV12-Ergebnisse in eine neue Variable mit dem Namen WELDSRF zu übertragen, die geplottet werden kann.
- Zeigen Sie die Ergebnisse für Inkrement 1 an (Schrittzeit = 1e-04 s).

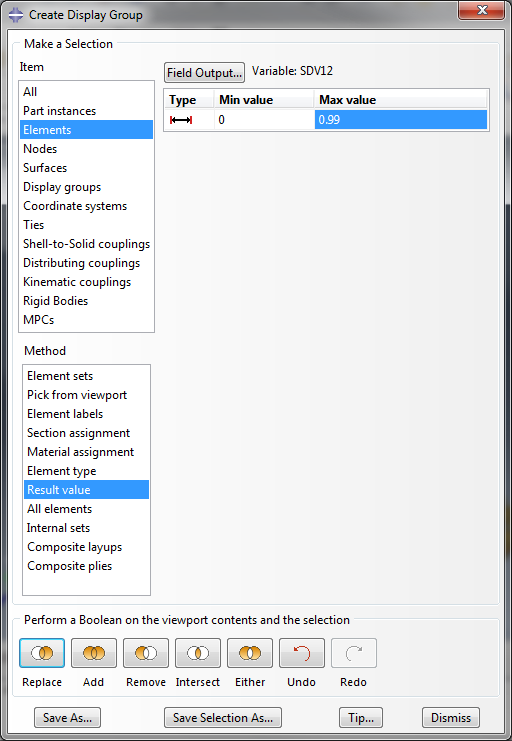

- Klicken Sie auf Tools > Display Group > Create, und zeigen Sie die Elements nach Result value an.
- Ändern Sie den Mindestwert in 0 und den Maximalwert in 0.99, und klicken auf Replace.

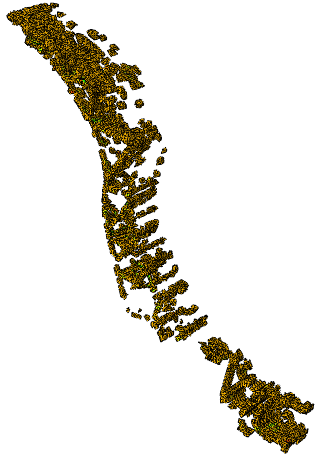

Auf diese Weise werden alle Schweißoberflächenpunkte im Pedalarm angezeigt.
Das aus Extron 3019 HS gefertigte Material, das in diesem Lernprogramm verwendet wird, zeichnet sich für die Verwendung mit Zug und Druck aus. Betrachten wir die Druckreaktion, indem wir die Komponente S22 der Spannung für eines der unter Druck geladenen Elemente darstellen.

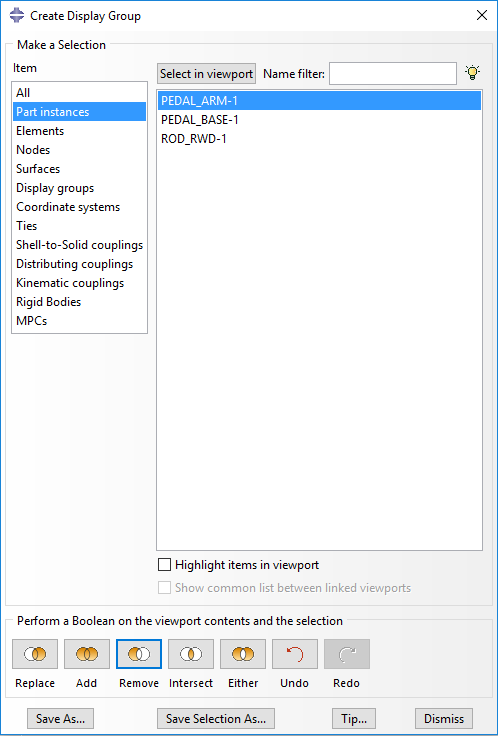

- Erstellen Sie einen Anzeigebereich (Tools > Create > Display Group), in der die Pedalarm-Bauteilinstanz verborgen ist.
- Wählen Sie nun die Spannungskomponente S22 Komponente aus der Liste der Ausgabevariablen aus (Result > Field Output).
- Zeigen Sie die Ergebnisse für das letzte Inkrement im Modell an (Schrittzeit = 1,00).

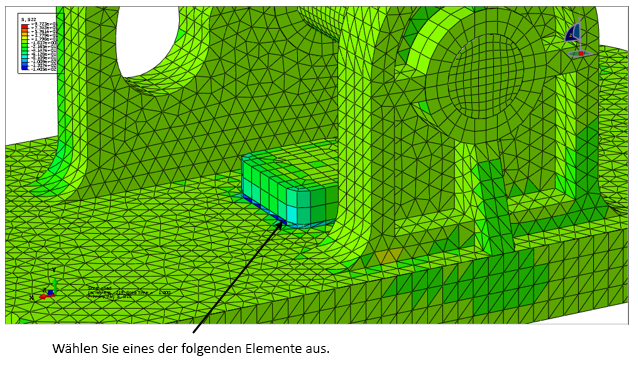

- Wählen Sie eines der Elemente der Pedalbasis aus, das unter Druck geladen ist, und erstellen Sie eine XY-Darstellung von S22 (Tools > XY Data > Create).

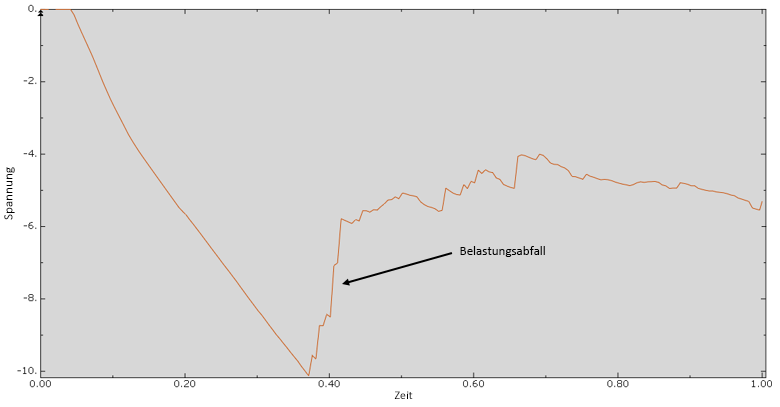

Beachten Sie, wie das Element einen Belastungsabfall erfährt, wenn das Kriterium für das Druckversagen ausgelöst wird. Nach dem Belastungsabfall entwickelt sich die Plastizitätsreaktion weiter wie zuvor. Da immer noch eine physische Kollision zwischen den Materialien vorliegt, wenn sie unter Druck geladen sind, ist es sinnvoll, den Belastungsabfall anzuhalten. Wenn nur die Materialreaktion auf Zugfestigkeit verwendet würde, würde die Steifigkeit auf einen Wert nahe null reduziert. Weitere Informationen zur Implementierung des Druckmaterialmodells Sie unter Druck im Theoriehandbuch.
