Hintergründe und Schatten

Der visuelle Stil steuert auch die Anzeige der Hintergründe und Schatten im Ansichtsfenster.

Hintergründe

Sie können eine Farbe, eine Abstufung, ein Bild oder Sonne und Himmel als Hintergrund des Ansichtsfensters in jedem visuellen 3D-Stil auswählen, auch für einen visuellen Stil, mit dem Objekte nicht schattiert werden. Wenn die Option für den Hintergrund im aktuellen visuellen Stil aktiviert ist, wird der Hintergrund angezeigt.

Anmerkung: AutoCAD 2014 unterstützt nicht die Möglichkeit zum Erstellen einer benannten Ansicht mit einem Hintergrund oder dem Zuweisen eines Hintergrunds der aktuellen Ansicht. Wenn ein Hintergrund auf die aktuelle Ansicht oder eine benannte Ansicht zugewiesen wird, wird er im aktuellen Ansichtsfenster angezeigt.

Schatten

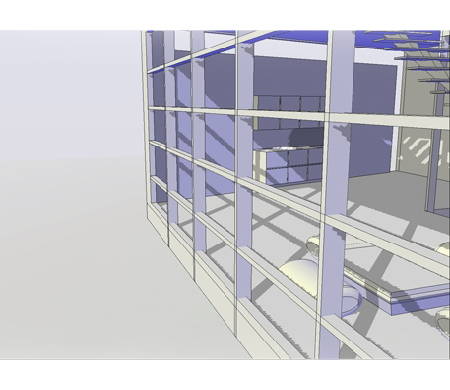

Schattierte Objekte in einem Ansichtsfenster können Schatten anzeigen. Schatten auf Grundebene sind Schatten, die Objekte auf den Boden werfen. Schatten zugeordneter Objekte sind Schatten, die von Objekten auf andere Objekte geworfen werden. Die Beleuchtung in einem Ansichtsfenster muss von benutzerdefinierten Lichtern oder der Sonne stammen, damit Schatten zugeordneter Objekte angezeigt werden. Wenn sich Schatten überlappen, werden sie dunkler angezeigt.

Anmerkung: Um Schatten zugeordneter Objekte anzeigen zu können, ist Hardwarebeschleunigung erforderlich. Wenn Verbesserte 3D-Leistung deaktiviert ist, können Schatten zugeordneter Objekte nicht angezeigt werden. (Geben Sie für den Zugriff auf diese Einstellungen in der Befehlszeile 3DKONFIG ein. Klicken Sie im Dialogfeld Adaptive Reduktion und Leistungsfeinabstimmung auf die Option Manuelle Feinabstimmung anzeigen.

Die Anzeige von Schatten kann sich nachteilig auf die Leistung auswirken. Während der Bearbeitung können Sie die Anzeige von Schatten im aktuellen visuellen Stil deaktivieren und bei Bedarf wieder aktivieren.

Im Fenster Eigenschaften können Sie die Eigenschaft Schattenanzeige für ein Objekt festlegen: Wirft Schatten, Nimmt Schatten auf, Wirft Schatten und nimmt Schatten auf oder Ignoriert Schatten.

Weitere Optionen sind für Schatten verfügbar, die beim Rendern verwendet werden.
