Extrudieren erstellt eine Fläche eines Profils, indem diese Linie um einen festgelegten Abstand zur Seite verlängert wird. Ein linearer Abstand kann auch seitlich in alle Richtungen gehen. Dies ist wichtig, da das Extrudieren nicht nur in die Richtungen der X-, Y- oder Z-Achse möglich ist. Das Extrudieren entlang einer Achse ist eine einfache Möglichkeit zum Beispiel eine Fläche zu erstellen, die Sie dann gegebenenfalls auf eine endgültige Position verschieben oder übertragen können. Extrusionen sind Tastenkombinationen, um eine Regelfläche zwischen einem Profil und einer Umformung des Profils zu erstellen.
Extrudierte Flächen sind genau.
Um eine Extrudierfläche zu erstellen, gehen Sie wie folgt vor:
- Wählen Sie Registerkarte Konstruktion > Gruppe Flächen > Aus Profilen > Extrudieren aus, um das Dialogfeld Extrudieren anzuzeigen.
- Geben Sie optional einen Namen in das Feld Flächenname ein.
- Wählen Sie das zu verwendende Profil aus dem Menü Profil aus, oder klicken Sie auf die Schaltfläche Profil anklicken
, um das Profil im Grafikfenster auszuwählen.
- Legen Sie die Abmessungen für das Extrudieren mithilfe einer der folgenden Methoden fest:
- Geben Sie die Abmessungen eines Vektors der Länge nach ein, um die Fläche in den Felder Vektor X, Y und Z zu extrudieren.
- Geben Sie die Start- und Endpositionen des Extrudierens ein.
- Klicken Sie auf OK.
Beispiel
Der Haltegriff an diesem Haartrockner ist eine Extrudierfläche:

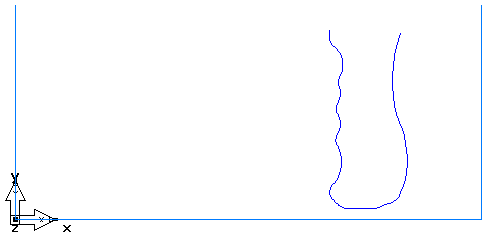

Das Profil des Haltegriffs wird mit den Bögen- und Linienwerkzeugen gezeichnet. Die Geometrie wurde in eine einzelne Kurve verbunden, die dann runter die Tiefe der Z-Richtung umgewandelt wird, dort wo der Haltegriff endet. Diese Umwandeln-Operation setzt ein Grenzprofil auch in die Position der oberen Fläche des Haltegriffs.
Das Profil des Haltegriffs wurde dann entlang eines Vektors -0,75 Zoll in Z extrudiert.
