Formular 'Schutzflächen wählen'

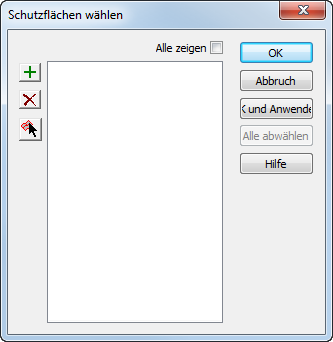

Sie können das Formular Schutzflächen wählen verwenden, um Bereiche festzulegen, die Sie nicht bearbeiten möchten.

Um das Dialogfeld Schutzflächen wählen anzuzeigen, klicken Sie auf der Registerkarte Abmessungen im Dialogfeld Fräsfeature-Eigenschaften auf Flächen prüfen.

Dieses Dialogfeld steht für 3D-Fräsfeatures und 2,5D-NT-Schrupp-Werkzeugwege für folgende Features zur Verfügung:

• Insel
• Tasche
• Kontur
• Stirnseiten-Features, die mithilfe der Feature-Erkennung erstellt wurden (wenn die Ebene der Fläche die fixierten Volumenmodelle durchschneidet).

So legen Sie Prüfflächen fest

1. Wählen Sie die Fläche(n) aus der Auswahlliste aus oder klicken Sie auf Anklicken und wählen Sie mit der Maus eine Fläche aus. Wenn Sie weitere Flächen auswählen möchten, klicken Sie erneut auf Anklicken und wählen Sie danach zusätzliche Flächen aus.
Anmerkung: Wählen Sie Flächen aus, die mehr horizontal als vertikal sind. Wenn Sie eine vertikale Schutzfläche auswählen, wird das Fräsen möglicherweise auf der anderen Seite der Schutzfläche wieder aufgenommen, wenn die zu fräsende Fläche über die Schutzfläche hinausragt.
2. Klicken Sie auf OK, um zum Feature-Eigenschaften-Formular zurückzukehren.

Anmerkung: Wenn Sie Prüfflächen verwenden möchten, um eine Spannmittelkollision zu vermeiden, können Sie diesen Vorgang über das Dialogfeld Spannmitteln ausweichen automatisch durchführen.
