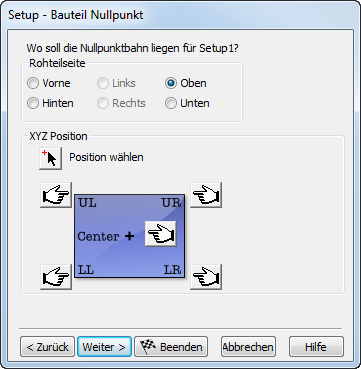

Mit der Option An Rohteilseite ausrichten können Sie den Bauteil-Nullpunkt an einer Fläche des Rohteils ausrichten.
Um diese Seite zu vervollständigen, gehen Sie wie folgt vor:
- Wählen Sie im Abschnitt Rohteilseite die Fläche aus, die Sie verwenden möchten.
- Klicken Sie im Abschnitt XYZ Position entweder auf die Schaltfläche Position wählen und wählen Sie die Position im Modell aus oder klicken Sie auf die Schaltfläche
, die entweder mit dem Mittelpunkt des Rohteils oder mit einer der Ecken übereinstimmt:
- UL — obere linke Ecke
- UR — obere rechte Ecke
- LL — untere linke Ecke
- LR — untere rechte Ecke
- Klicken Sie auf Weiter, um die Seite Setup – Programmversatz zu öffnen, oder klicken Sie aufBeenden.
