Startpunkt und Endpunkt

Die Attribute Startpunkt und Endpunkt sind bei allen Drehoperationen verfügbar. Bei eingestelltem Startpunkt fährt die Mitte der Werkzeugspitze zu Beginn der Operation im Eilgang zu diesem Punkt. Bei eingestelltem Endpunkt fährt die Mitte der Werkzeugspitze im Eilgang zu diesem Punkt am Ende der Operation.

Um den Wert für den Start- und Endpunkt zu setzen, können Sie auf die Schaltfläche XYZ-Position wählen klicken neben dem Feld Neuer Wert anklicken und die Position im Grafikfenster picken. Anstatt einen Punkt zu verwenden, können Sie auch den Namen eines linearen Profils eingeben. Das Werkzeug folgt dann beim Ein- und Austritt diesem Profil.

Anmerkung: Sie können das Profil nicht grafisch auswählen.

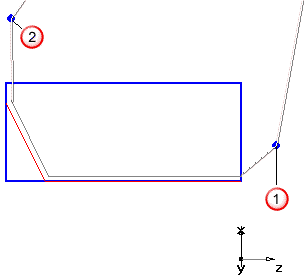

Die unten stehende Abbildung zeigt ein ungewöhnlich geformtes Werkzeug, dass zur präzisen Steuerung ein Startprofil erfordert.

Anmerkung: Sie können FeatureCAM so einstellen, dass der Vorschub vom Startpunkt (oder dem Ende eines Startprofils) bis hin zum Beginn des Werkzeugwegs reicht.
