Anmerkung: Für das Ausschneiden zylindrischer Nocken benötigen Sie 4-Achsaufwicklung.
Zylindrische Nocken (oder Mantelkurventrommeln) werden wie normale Nocken festgelegt. Für weitere Informationen über sich hin- und her bewegende Nocken siehe: Nocken. Für einfache Nocken sind Heben und Senken radiale Distanzen. Bei zylindrischen Nocken sind Heben und Senken Verschiebungen, die um die Aufwickelachse liegen.

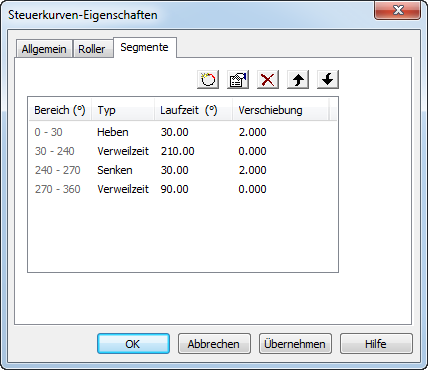

Wenn Sie zum Beispiel eine Mantelkurventrommel erstellen, die mit den folgenden Parametern um die X-Achse gewickelt ist:
Es entsteht folgendes Profil:
Sie werden feststellen, dass der Versatz in X-Richtung ist. Wenn Sie ein Nut-Feature erstellen, indem Sie das Mantelkurventrommelprofil verwenden, bekommen Sie den unten dargestellten Fräsweg.
