Mit der 4-Achsaufwicklung können Sie ein 2,5D-Feature entweder um die X- oder um die Y-Achse wickeln. Für die Verwendung dieses Features ist eine Maschine erforderlich, die eine 4. Achse unterstützt.
Die 4-Achsaufwicklung verwendet den Drehtisch als eine sich fortlaufend bewegende Achse. Die Rotation erfolgt während der Bearbeitungsoperation und die Werkzeugbewegung ist auf die X- oder Y-Achse und die Z-Achse beschränkt. Die Aufwicklung ist auf zylindrische Rohteilformen beschränkt. Ein Nebeneffekt der Aufwicklung ist, dass alle Bogenbewegungen für die Nachbearbeitung in lineare Bewegungen konvertiert werden müssen. Diese Konvertierung wird durch das Attribut Aufwickeltoleranz gesteuert.

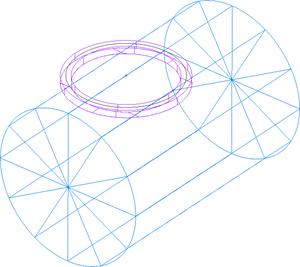

Jedes Fräsfeature kann mithilfe der Aufwicklung um die 4. Achse oder von Drehen/Fräsen gewickelt werden. Die nachfolgende Abbildung zeigt ein einfaches Nut-Feature, das um die X-Achse gewickelt ist.
|
Feature: |
3D-Simulation: |
|
|
|
