Es erstellt einen Werkzeugweg durch Drehen des Jobs um die Indexachse. Bei dieser Achse handelt es sich in einem Fräsdrehdokument häufig um die Z-Achse und in einem Fräsdokument um die X-Achse. Dreh-Fräsen erstellt Werkzeugwege, die Flächen schneiden ohne aufwickeln zu müssen. In einem Drehen/Fräsen-Dokument muss für das Feature die Option Mit X-Werkzeug schneiden auf der Registerkarte Werkzeugachse ausgewählt sein, bevor Sie eine Drehen-Operation erstellen können. Der Winkel des X-Werkzeugs muss au0erdem 0 sein.
Sie können 4-Achsen-Rotationsbearbeiten mit den folgenden Einstellungen steuern.
Diese Attribute sind auf der Seite Strategie des Assistenten für Neue Features verfügbar sowie auf der Registerkarte Strategie im Dialogfeld für Feature-Eigenschaften.
Wählen Sie eine Schnittart aus:
Lineares Rotationsfräsen verursacht, dass das Werkzeug entlang der Indexachse in geraden Linien nur mit der verwendeten Rotationsachse am Ende jedes Durchgangs übertragen wird, um die Aufgabe neu zu positionieren.
Beim kreisförmigen Fräsen dreht sich der Auftrag mit dem Werkzeug an einer festen Position, um effektiv einen Kreis zu bearbeiten. Das Werkzeug überschreitet dann den erforderlichen Wert und bearbeitet den nächsten Kreis.
Eine kontinuierliche Spirale wird entlang der Länge des Auftrags geschnitten, wenn spiralförmiges Fräsen verwendet wird. Um eine sauberes Schlichten sicherzustellen, wird ein Vollkreis an beiden Enden geschnitten: Da die Drehung kontinuierlich ist, sind nur die Optionen Gleichlauf und Konventionelles Fräsen verfügbar (Sie müsen also einen Drehkopf haben, der eine unbegrenzte Anzahl an Drehungen hat).
Y-Versatz ist ein Abstand, der verhindern soll, dass im Mittelpunkt des Werkzeugs geschnitten wird.
Diese Attribute sind auf der Registerkarte Fräsen im Dialogfeld für Feature-Eigenschaften verfügbar.
Winkel Start/Ende – Geben Sie die Winkelpositionen ein, wo Sie die Bearbeitung starten bzw. beenden möchten. Dies wird nur auf das Lineare oder Kreisförmige Fräsen angewendet. Die Winkelbegrenzungen werden, von der positiven Z-Achse aus gesehen, entgegen dem Uhrzeigersinn gemessen. Der zu bearbeitende Bereich liegt zwischen den Start- und Endwinkeln.

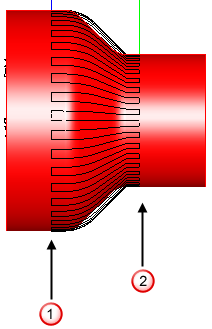

Index Start-/End-koord. — Legen Sie, um den Schnittbereich entlang der Indexachse zu begrenzen, die Start- und Endkoordinaten für die Indexachse fest. Bei einem Dreh-/Fräsdokument steuern diese Parameter die Länge des Werkzeugwegs entlang der Z-Achse. Bei einem 4-Achsen-Fräsdokument sind die Werte entlang der Indexachse.
Index Startkoord
Index Endkoord
Bahnabstand — Geben Sie für kreisförmiges Fräsen den Abstand zwischen kreisförmigen Schnitten. Geben Sie für spiralförmiges Fräsen den Abstand ein, um den das Werkzeug vollständig entlang der Indexachse bewegt wird.
Überschneidungswinkel – Für Lineares Fräsen geben Sie den Abstand zwischen den linearen Schnitten als Winkel um die Indexachse ein.
