Erstellen einer Operation zum Flusslinien-Fräsen

Verwenden Sie zum Erstellen einer Operation zum Flusslinien-Fräsen die folgenden Schritte:

1. Klicken Sie auf den Schritt Features.
2. Klicken Sie auf Flächenfräsen. Klicken Sie auf Weiter.
3. Wählen Sie die Bauteilflächen und klicken auf Weiter.
4. Klicken Sie auf einzelne Bearbeitung wählen und dann auf Weiter.
5. Klicken Sie aufFlusslinie und anschließend auf Beenden.
6. Doppelklicken Sie auf das Feature, um es zu bearbeiten.
7. In der Operationen Baumstruktur wählen Sie Flusslinie und wählen dort die Registerkarte Flächenauswahl aus.
8. Klicken Sie auf die Schaltfläche Fläche anklicken und wählen die Führungskurvenfläche.

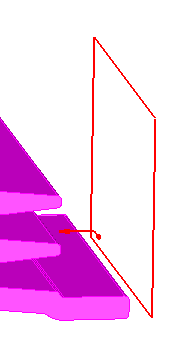

9. Die Normale der Führungskurvenfläche muss in Richtung der Flächen des Bauteils zeigen. Wenn Sie auf die Registerkarte Flächensteuerung klicken, werden auf der Führungskurvenfläche zwei Pfeile dargestellt. In der nachfolgenden Abbildung wird die Normale korrekt in Richtung der Bauteilflächen angezeigt. Falls die Normale umgekehrt werden muss, klicken Sie auf die Schaltfläche Bearbeitungsseite wechseln .



   Die Pfeile geben darüber hinaus den Startpunkt der Flächen-Isolinien und ihre Richtung an. In der Abbildung oben beginnt der zu projizierende Werkzeugweg unten links und folgt den Reihen der Fläche. Ändern Sie mit der Schaltfläche zum Festlegen der Isolinien-Zeile/-Spalte den Startpunkt des Musters, und mit der SchaltflächeSchnittrichtung Schaltfläche die Richtung der Schnitte.
