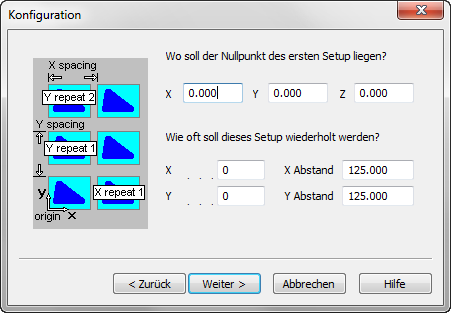

Sie können das Formular Konfiguration verwenden, um die Anzahl der Kopien und die Positionen der Setups festzulegen.
Um das Formular Konfiguration zu vervollständigen, gehen Sie wie folgt vor:
- Geben Sie die Koordinaten des Ursprungs des ersten Setups in die Felder X, Y und Z ein.
- Wenn Sie das Setup im Mehrfachspannungsdokument wiederholen möchten, geben Sie die Anzahl der Wiederholungen und die Abstände zwischen den Setups ein. Sich wiederholende Setups werden in einem rechteckigen Feld organisiert.
X-Abstand und Y-Abstand sind die Abstände zwischen Bauteilursprüngen. Abhängig von Ihrem Postprozessor haben diese Abstandszahlen keine Auswirkungen auf das Bauteil, da diese bei der Bearbeitung erzeugt wurden. Dies wird von der Nullpunkt-ID gesteuert und es wird gesteuert, wie die Nullpunkt-ID verwendet wird, um andere Bauteile relativ zu den Anderen positioniert wird.
Anmerkung: Sie können negative Werte eingeben.Die Nullpunkt-ID von sich wiederholenden Setups werden von der zuvor verwendeten Nummer der Reihe nach nummeriert.
- Klicken Sie auf Weiter.
Wenn Sie Werte in die Felder X Wiederholungen oder Y Wiederholungen eingegeben haben, wird die Registerkarte Layout angezeigt, auf der Sie das Layout der wiederholten Setups festlegen können.
Wenn es nur ein Setup gibt, wird das Dialogfeld Vorschau angezeigt.
