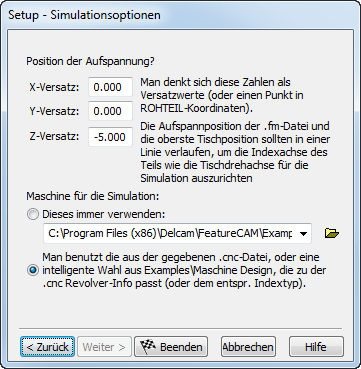

Verwenden Sie die Seite des Assistenten, um einen Versatz für das Laden des Bauteils in die Maschine festzulegen und wählen Sie die Maschinenkonstruktionsdatei aus, die für die Maschinensimulation verwendet wird.
Dieses Dialogfeld ist in folgenden Bereichen verfügbar:
- Im Rohteil-Assistenten
- Im Setup-Assistenten
- Über die Statusleiste
Die Parameter X-Versatz, Y-Versatz und Z-Versatz stellen den Versatz für das Laden des Bauteils in die Maschine dar. Für das Simulieren von einzelnen Fräs- oder Dreh-Setups werden diese Versätze an dem Setup angebracht, nachdem das Bauteil mit der obersten Position ausgerichtet wurde. Für indexierte Teile oder Dreh/Fräs-Teile ist der Versatz relativ zu den Rohteilachsen.
Wählen Sie unter Maschine für die Simulation die Option Dieses immer verwenden aus, um eine MD-Datei für dieses Setup anzugeben, oder wählen Sie Den in der .cmc Datei definierten verwenden aus, um die MD-Datei für dieses Setup aus der CNC-Datei zu übernehmen.
Wenn Sie eine nicht existierende MD-Datei auswählen oder wenn die CNC-Datei auf eine nicht existierende MD-Datei verweist, wird in FeatureCAM eine geeignete MD-Datei aus dem Ordner unter Examples\Machine Design ausgewählt. Im Falle einer intelligenten MD-Auswahl wird ein Meldung-Dialog angezeigt, wenn Sie den Dialog schließen und eine Simulation ausführen. Sie können diese Meldungen abwählen, indem Sie die Option Wird die intelligente Auswahl getroffen darauf hinweisen deaktivieren.
