Im Folgenden werden die grundlegenden Anforderungen für die 4-Achsen-Aufwicklung aufgeführt:
- Verwenden Sie ein rund geformtes Rohteil mit der Achse X oder Y. Legen Sie dies auf der Seite Abmessungen des Rohteil-Assistenten oder auf der Registerkarte Abmessungen im Dialogfeld Rohteil-Eigenschaften fest.
- Wählen Sie die Option 4-Achsen indexiert entweder auf der Seite Mehrseitenbearbeitung des Rohteil-Assistenten oder auf der Registerkarte Indexierung im Dialogfeld Rohteil-Eigenschaften aus.

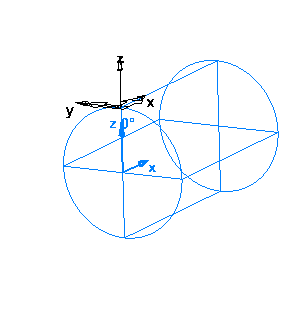

- Die Indexierung und Aufwicklung werden um die Rohteilachse vorgenommen. Zum besseren Verständnis können Sie die Rohteilachse anzeigen, indem Sie Ansicht > Anzeigen > Rohteilachse zeigen aus dem Menü auswählen. Die Rohteilachse wird blau angezeigt.
- Ihre Features dürfen nicht auf der Rohteilachse konstruiert werden, sondern z. B. am Außendurchmesser Ihres runden Rohteils. Sie können sie an diese Position bewegen, indem Sie das Feature in die Z-Richtung verschieben, oder indem Sie ein Setup einrichten, das nicht auf der Rohteilachse liegt.
- Wählen Sie für jedes abzuwickelnde Feature die Option Feature um die X-Achse wickeln aus.
- Wählen Sie unter .../Posts/Mill/4-Axis einen 4-Achsen-Indexierungspostprozessor aus.
