Erstellen einer Objektbeschriftung
Objektbeschriftungen können für platzierte Objekte sowie importierte Modelle und Baugruppen in einem Inventor Factory-Layout erstellt werden. So erstellen Sie eine Objektbeschriftung
- Klicken Sie in der Multifunktionsleiste auf Paletten
Factory-Eigenschaften . - Klicken Sie im Layout auf das Objekt, für das Sie eine Objektbeschriftung erstellen möchten. Die Objekteigenschaften werden in der Palette Factory-Eigenschaften angezeigt.

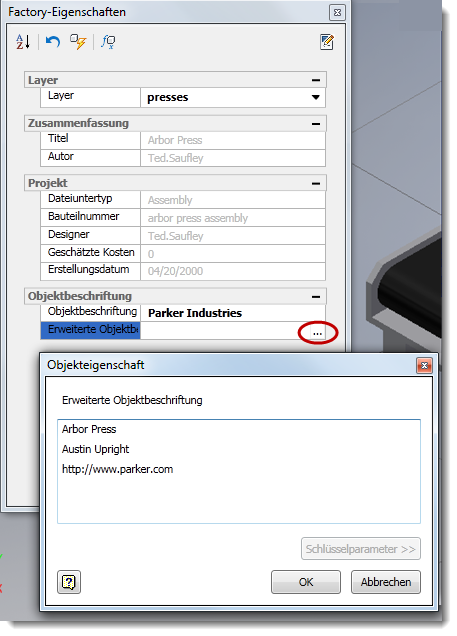

- Geben Sie die Beschriftungsinformationen in das Feld Objektbeschriftung ein. Wenn die Informationen nicht in das Feld passen, klicken Sie auf das Auslassungszeichen (...), um das Fenster Objektbeschriftung zu öffnen, und geben Sie den Text ein. Für zusätzliche Informationen steht auch das Feld Erweiterte Objektbeschriftung zur Verfügung. Sie können Internet-Verknüpfungen in den Text einfügen.
- Klicken Sie auf das Symbol Aktualisieren oben in der Palette, um die Beschriftung zu speichern.
- Bewegen Sie den Cursor über das Objekt im Layout, um die neuen Beschriftungsinformationen anzuzeigen.
Bearbeiten einer vorhandenen Objektbeschriftung
So bearbeiten Sie eine vorhandene Objektbeschriftung
- Öffnen Sie die Palette Factory-Eigenschaften.
- Klicken Sie auf das Objekt im Layout, um seine Eigenschaften in der Palette anzuzeigen.
- Nehmen Sie Änderungen am Feld Objektbeschriftung und/oder Erweiterte Objektbeschriftung vor.
- Klicken Sie auf das Symbol Aktualisieren oben in der Palette.
Löschen einer Objektbeschriftung
Um eine Objektbeschriftung zu löschen, führen Sie die Schritte zum Bearbeiten eines Objekts aus, markieren und löschen Sie jedoch den Beschriftungstext, um den Inhalt der Felder Objektbeschriftung und Erweiterte Objektbeschriftung zu löschen.
So suchen Sie in einem Layout nach Objektbeschriftungen
Mithilfe der Funktion Suchen können Sie alle Objekte oder eingefügten Komponenten mit einer bestimmten Objektbeschriftung und/oder Kennzeichnung lokalisieren. Es muss nur ein Teil der Anmerkung für die Suche eingegeben werden, und es sind sowohl Groß- als auch Kleinbuchstaben zulässig.
So führen Sie eine Suche durch
- Klicken Sie in der Multifunktionsleiste Factory in der Gruppe Factory-Komponenten auf
Suchen. Das Dialogfeld Objektexemplar suchen wird angezeigt. - Klicken Sie oben im Dialogfeld auf den Dropdown-Pfeil rechts von Alle Factory-Daten, und wählen Sie Nur Objektbeschriftungen aus.
- Geben Sie rechts von dem Dropdown-Pfeil den Beschriftungsinhalt vollständig oder teilweise ein, und drücken Sie die EINGABETASTE. Der Name des Objekts oder der Komponente, der/die mit der Objektbeschriftung verbunden ist, wird mit dem gleichen Namen wie im Browser angezeigt.
