Erstellen Sie Gruppen zum Organisieren von Schlüsselparametern für die einfache Identifizierung in einem Layout.
Vereinfachen Sie die Bearbeitung von Parametern in Ihrem Entwurf durch das Gruppieren von Schlüsselparametern, sodass sie organisiert sind und von anderen Personen in Ihrem Factory-Layout leicht identifiziert werden können.
Fügen Sie Schlüsselparameter zu benutzerdefinierten Gruppen über das Dialogfeld Schlüsselparameter in der Factory-Objekterstellung oder dem -Objekteditor hinzu.
Anmerkung: Erstellen Sie keinen leeren Gruppennamen, der nur aus Leerstellen besteht. Der Gruppenname muss auch Text enthalten.
So erstellen Sie eine Gruppe

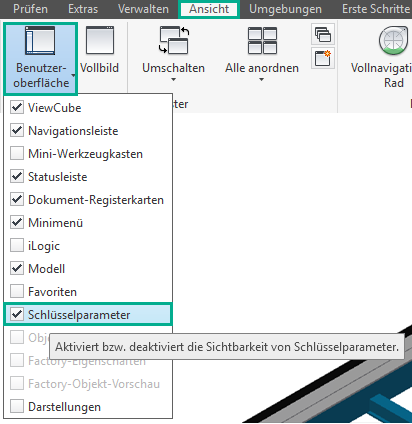

- Wählen Sie auf der Registerkarte Ansicht
Gruppe Fenster
Benutzeroberfläche das Kontrollkästchen Schlüsselparameter aus.

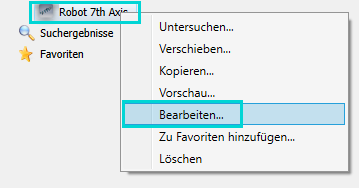

- Wählen Sie das Objekt im Objekt-Browser aus, klicken Sie darauf, und wählen Sie dann im Kontextmenü Bearbeiten aus.
- Wählen Sie unter Objekt-Browser Modell-Browser
, neben der Browser-Registerkarte Modell, aus.
- Optional können Sie die Objekterstellung
verwenden, um die Schlüsselparameter anzupassen, sobald das Objekt publiziert wurde.
- Wählen Sie Schlüsselparameter aus der Liste aus.

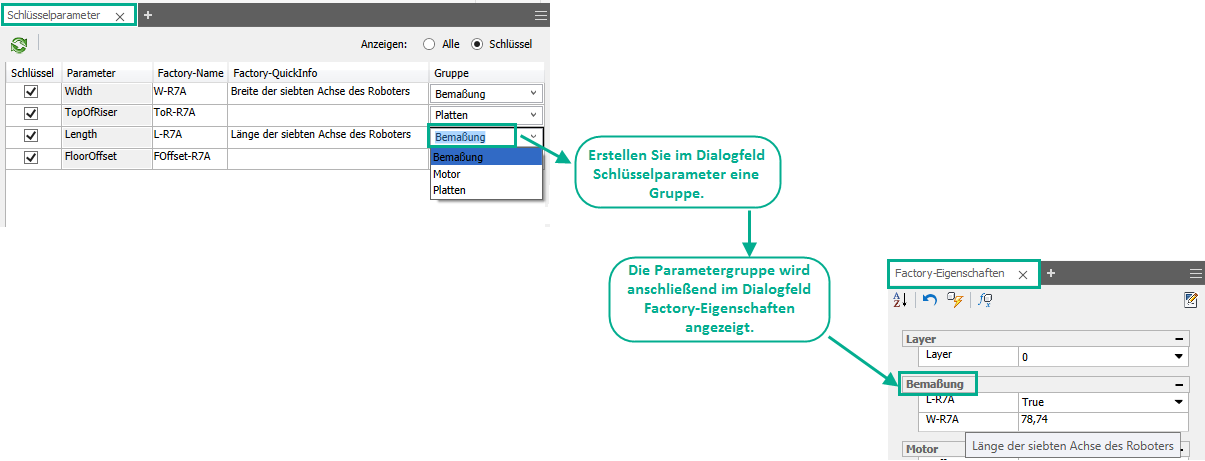

- Geben Sie den benutzerdefinierten Namen für Ihre Gruppe in die Spalte Gruppe des Dialogfelds Schlüsselparameter ein.
- Klicken Sie in der Multifunktionsleiste auf Objekteditor beenden
.
- Klicken Sie auf Speichern.
- Klicken Sie im Dialogfeld Objekt speichern auf OK, wenn Sie dazu aufgefordert werden.
- Klicken Sie in der Factory-Multifunktionsleiste auf Objekte aktualisieren
, um das Objektexemplar mit neuen Eigenschaften zu aktualisieren.
- Ziehen Sie das Objekt aus dem Objekt-Browser, und klicken Sie zum Platzieren auf das Layout.
- Wählen Sie unter der Registerkarte Factory
Gruppe Extras
Menü Paletten die Option Factory-Eigenschaften aus, um Ihre Gruppe im Dialogfeld Factory-Eigenschaften anzuzeigen.
- Wählen Sie das Objekt im Layout aus, um die Schlüsselparameter im Dialogfeld Factory-Eigenschaften anzuzeigen.
