Schruppwerkzeugweg simulieren

Anzeigen einer Simulation des Werkzeugwegs

1. Klicken Sie auf die Ansicht-Registerkarte > Ansichten-Gruppe > ISO > ISO 1, um die Ansicht zurückzusetzen.
2. Klicken Sie auf die Simulation-Registerkarte > ViewMill-Gruppe > Aus. Die Farbe wechselt zu grün und es ist Ein-geschaltet.
3. Klicken Sie auf die Simulation-Registerkarte > Simulationspfad-Gruppe > Element, und wählen Sie den zu simulierenden Werkzeugweg aus.

   Das verknüpfte Werkzeug wird automatisch ausgewählt und die Simulationssteuerung ist hervorgehoben:



4. Klicken Sie, um die beste visuelle Darstellung der Materialentfernung durch verschiedene Werkzeugwege, z. B. Schruppen und Restmaterial-Schruppen, zu erreichen, auf:
   • Simulation-Registerkarte > ViewMill-Gruppe > Modus > Feste Richtung.
   • Simulation-Registerkarte > ViewMill-Gruppe > Schattieren > Regenbogen.

   Die Schaltflächen auf der Simulation-Registerkarte > ViewMill-Gruppe >

   Das Modus-Menü und Simulation-Registerkarte > ViewMill-Gruppe > Schattieren-Menü steuern die Anzeige der Simulation.

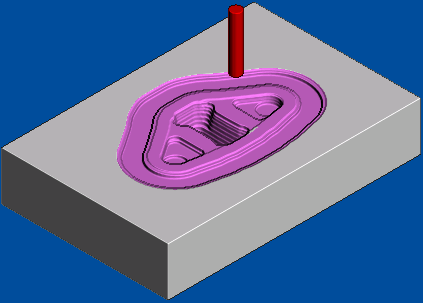

5. Klicken Sie zum Starten der Simulation auf die Simulation-Registerkarte > Steuerung der Simulation-Gruppe > Abspielen. Lassen Sie die Simulation bis zum Ende abspielen.
