Kantenfräsweg simulieren

1. Klicken Sie auf die Ansicht-Registerkarte > Ansichten-Gruppe > ISO > ISO 1, um die Ansicht zurückzusetzen.
2. Klicken Sie auf die Simulation-Registerkarte > ViewMill-Gruppe > Aus. Die Farbe wechselt zu grün und es ist Ein-geschaltet.
3. Damit die Unterschiede zwischen Werkzeugwegen leichter zu erkennen sind, klicken Sie auf:
   • Simulation-Registerkarte > ViewMill-Gruppe > Modus > Feste Richtung.
   • Simulation-Registerkarte > ViewMill-Gruppe > Schattieren > Regenbogen.

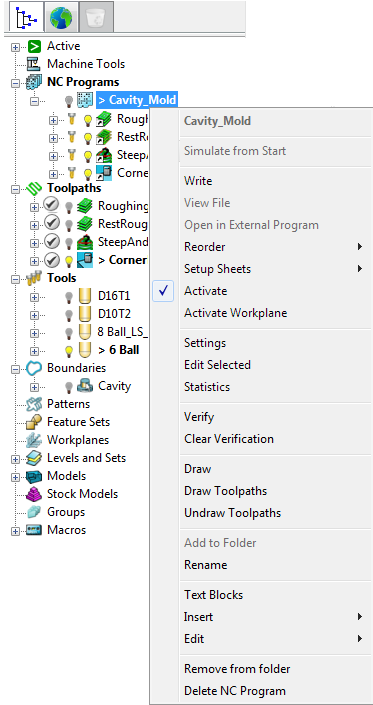

4. Klicken Sie im Explorer mit der rechten Maustaste auf das NC-Programm Cavity_Mold und wählen Sie die Option Von Beginn an simulieren aus dem Kontextmenü aus.



   Das NC-Programm wird automatisch auf der Simulation-Registerkarte > Simulationspfad-Gruppe > Elementliste ausgewählt, und die Schaltflächen der Steuerung der Simulation-Gruppe sind aktiviert.

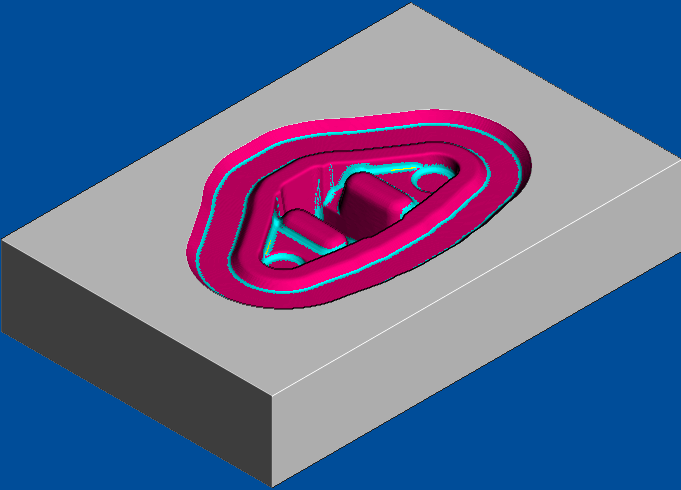

5. Klicken Sie auf die Simulation-Registerkarte > Steuerung der Simulation-Gruppe > Abspielen, und lassen Sie die Simulation bis zum Ende abspielen.

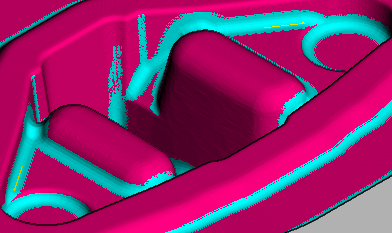

6. Zoomen Sie in die bearbeiteten Bereiche, damit die Bereinigung der nicht-tangentialen Flächen angezeigt wird.



   Hier wird mit dem vorherigen Schlichtwerkzeugweg verglichen, der Material in den Ecken belassen hat.



7. Klicken Sie auf die Simulation-Registerkarte > ViewMill-Gruppe > ViewMill beenden, und wählen Sie Ja, um die Simulation anzuhalten. Die Schaltfläche Ein ändert sich in Aus, und das PowerMill-Standardgrafikfenster wird angezeigt.
