Da nur der Hohlraum durch diesen Werkzeugweg geschlichtet werden muss, können Sie eine Grenzlinie für diesen Hohlraum anlegen.
- Blenden Sie das 8 Ball_LS_TH Werkzeug aus, indem Sie das Glühbirnensymbol zu
im Explorer umschalten.
- Klicken Sie auf die , um den Block auszublenden, und klicken Sie auf die , um das Drahtmodell auszublenden.

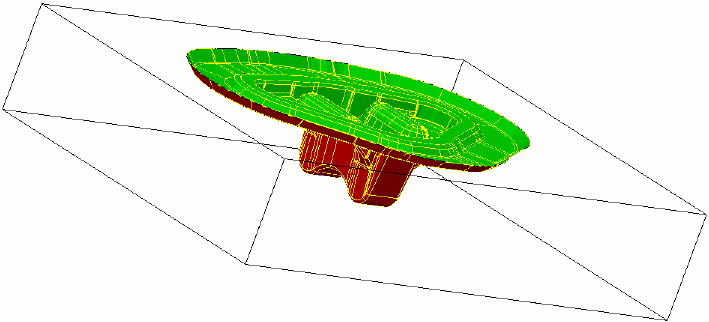

- Verwenden Sie die Maus, um nur die Hohlraumflächen auszuwählen.
Verwenden Sie die , um mehrere Flächen auszuwählen.

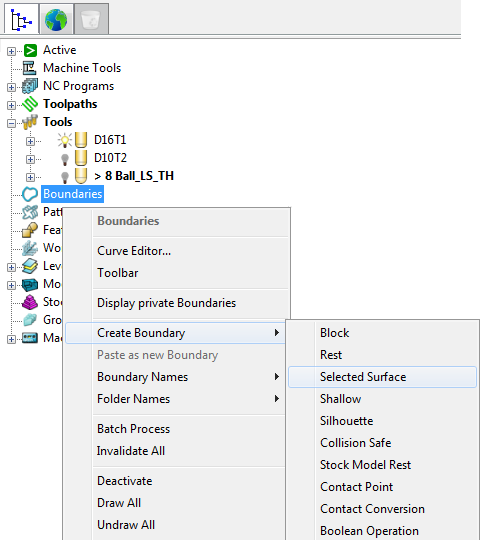

- Wählen Sie im Grenzlinien-Kontextmenü die Option .

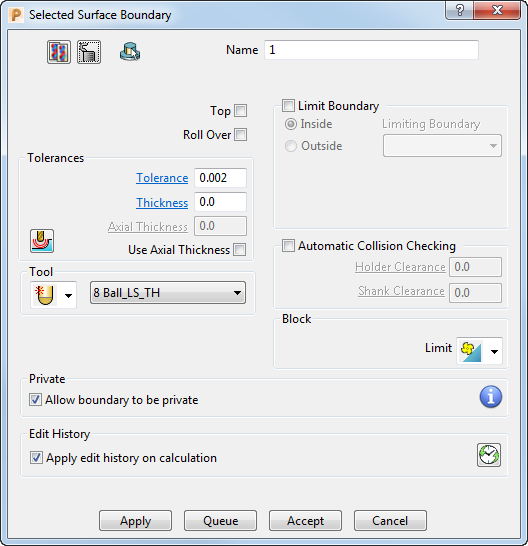

- Im Grenzlinie aus gewählten Flächen-Dialog:
- Geben Sie im Name-Feld Cavity ein.
- In der Werkzeug-Liste wählen Sie 8 Ball_LS_TH aus.
- Klicken Sie auf Anwenden.

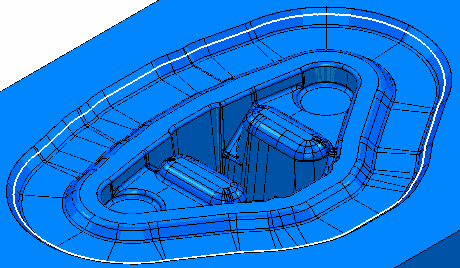

- Die Grenzlinie wird nun berechnet. Sie wird standardmäßig weiß angezeigt.
Die Grenzlinien aus gewählten Flächen werden erneut berechnet, sollten sich die gewählten Flächen ändern. Dies bedeutet, dass sie sich wie Werkzeugwege verhalten, in Bezug auf die Art und Weise, in der sie den Auswahlstatus beim Berechnungszeitpunkt berücksichtigen.
- Klicken Sie auf Zuweisen, um den Grenzlinien-Dialog zu schließen.
