Schlichtwerkzeugweg beenden und erstellen

Sie müssen die erstellte Grenzlinie nun dem Steil- und Flachbereichsschlichten Werkzeugweg hinzufügen, zusammen mit den entsprechenden An-/Wegfahrwegen und Verbindungen.

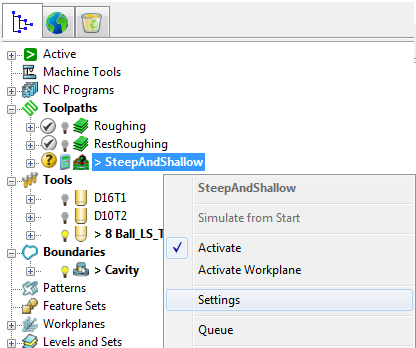

1. Erweitern Sie im Explorer die Werkzeugwege und wählen Sie den SteilUndFlach-Werkzeugweg aus.
2. Klicken Sie mit der rechten Maustaste und wählen Sie Einstellungen aus dem Kontextmenü aus.



3. Im Steil- und Flachbereichsschlichten-Strategiedialog:

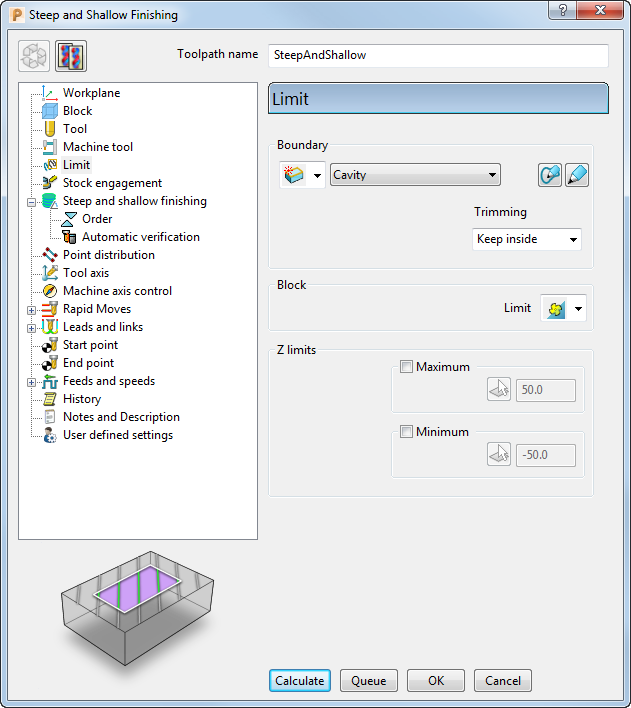

   1. Wählen Sie die Grenze-Seite aus und:

      Aus der Grenzlinie-Liste wählen Sie Cavity aus.

      Aus der Begrenzen-Liste wählen Sie Innen speichern aus.

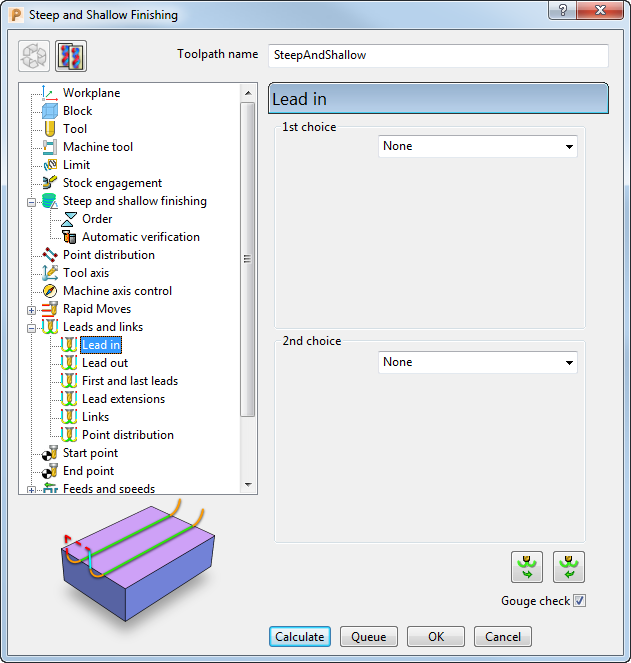

   2. Erweitern Sie die An-/Wegfahrwege und Verbindungen-Seite, wählen Sie die Anfahrweg-Unterseite aus und:

      In der Erste Wahl-Liste wählen Sie Keine aus.

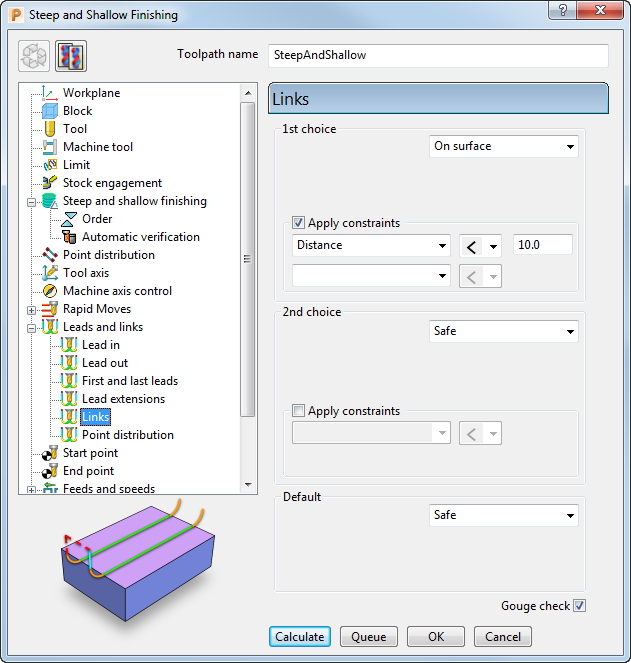

   3. Wählen Sie die Verbindungen-Unterseite aus, um Verbindewege zwischen den Schnittbewegungen im Werkzeugweg zu definieren und:

      In der Erste Wahl-Liste wählen Sie Auf Fläche aus, um den Verbindewegtyp festzulegen, der verwendet werden soll, um angrenzende Bahnen zu verbinden.



4. Klicken Sie auf Berechnen, um den Werkzeugweg zu erstellen.

   Der Fortschritt wird in der Status-Leiste im unteren Bereich des Bildschirms angezeigt. Das Anlegen kann ungefähr eine Minute dauern, je nach Rechenleistung Ihres PCs.

5. Nachdem der Werkzeugweg generiert ist, schließen Sie den Strategiedialog.
