Schruppwerkzeug-Geometrie festlegen

Im nächsten Schritt wird ein Werkzeug ausgewählt und seine Geometrie bestimmt. In diesem Beispiel wird ein 16 mm (5/8 Zoll) Torusfräser verwendet.

1. Im Modellausräumen-Strategiedialog klicken Sie auf , um die Werkzeug-Seite anzuzeigen.
2. Auf der Werkzeug-Seite:
   1. Klicken Sie auf den Pfeil neben der Schaltfläche Werkzeug erstellen im Bereich Werkzeug.
   2. Wählen Sie aus der Werkzeugliste , um einen Torusfräser zu erstellen.
3. Auf der Werkzeug-Seite klicken Sie auf , um den Torusfräser-Dialog anzuzeigen.

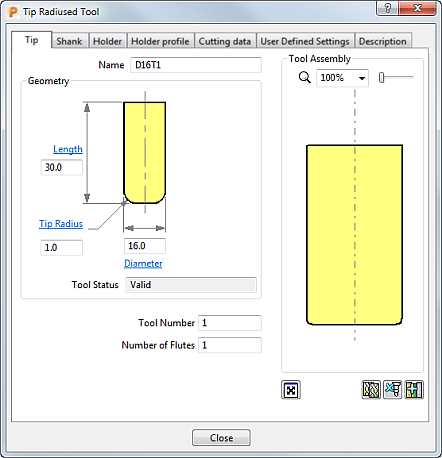

4. Im Torusfräser-Dialog geben Sie Folgendes ein:
   1. Name: D16T1
   2. Länge: 30 mm
   3. Spitzenradius: 1 mm
   4. Durchmesser: 16 mm
   5. Werkzeugnummer: 1

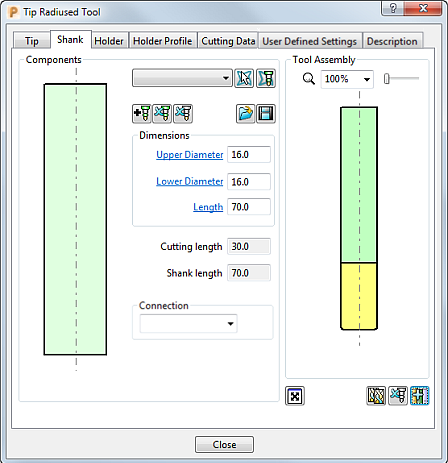

5. Wählen Sie die Schaft-Registerkarte aus und klicken Sie auf , um eine Schaftkomponente hinzuzufügen. Geben Sie Folgendes ein:
   1. Oberer Durchmesser: 16 mm
   2. Länge: 70 mm

   Der Durchmesser unten wird automatisch auf den Oberen Durchmesser eingestellt. Dieses kann dem aktuellem Werkzeug zugewiesen werden.



6. Klicken Sie auf Schließen.

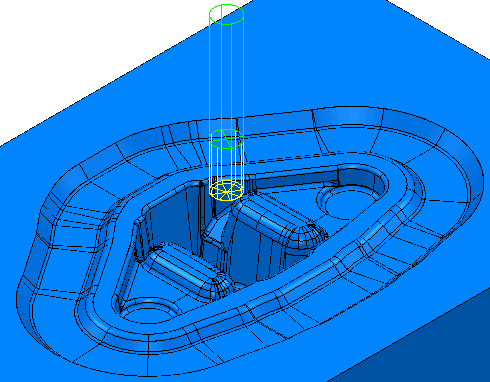

   Das Werkzeug wird automatisch an der Z-Achse ausgerichtet:



Sie können das erstellte Werkzeug anzeigen und ändern:

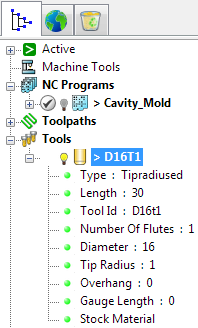

• Erweitern Sie im Explorer, zu sehen, um das erstellte Werkzeug anzuzeigen. Erweitern Sie den Knoten für das Werkzeug, um spezifische Details des Werkzeugs anzuzeigen.

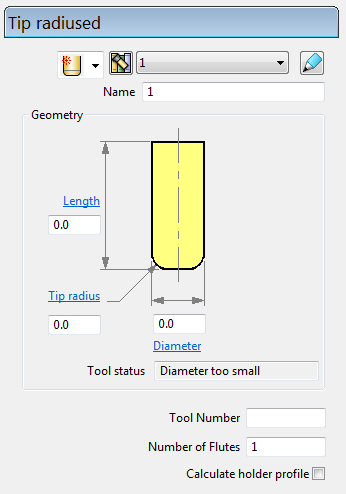

• Auf der Werkzeug-Registerkarte im Modellausräumen-Dialog:



• Auf der Werkzeug-Registerkarte:
