Festlegen der Werkzeuggeometrie für Kantenfräsen automatisch

Das Kantenfräsen-Werkzeug kann auf dem für die SteilUndFlach-Strategie verwendeten Werkzeug basieren, jedoch ist ein kleinerer Durchmesser erforderlich. In diesem Beispiel wird ein 6-mm-Kugelwerkzeug (1/8 Zoll) verwendet.

1. Wählen Sie die Seite Werkzeug im Dialogfeld Kantenfräsen automatisch.
2. Wählen Sie 8 Ball_LS_TH aus der Liste und klicken Sie auf die Schaltfläche Ändern .
3. Klicken Sie im Dialogfeld Kugelwerkzeug, das geöffnet wird, auf der Spitze-Registerkarte auf , um ein neues Werkzeugelement basierend auf dem vorhandenen Werkzeug zu erstellen.

   Der Vorgabename 8 Ball_LS_TH_1 wird zugewiesen.

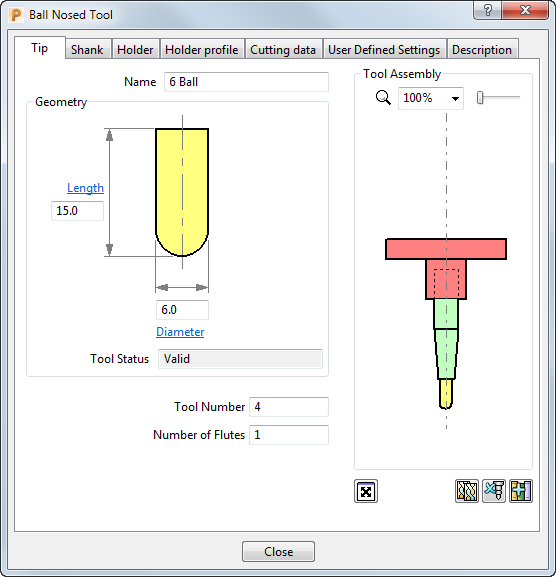

   1. Benennen Sie das Werkzeug in 6 Ball um.
   2. Geben Sie eine Länge von 15 mm ein.
   3. Geben Sie einen Durchmesser von 6 mm ein.
   4. Geben Sie die Werkzeugnummer als 4 ein.

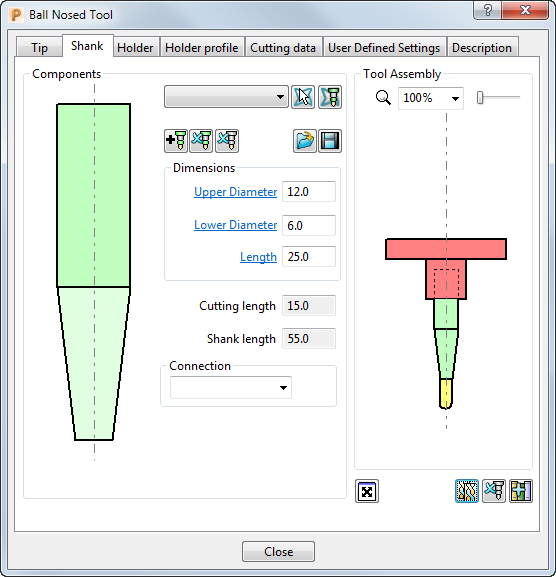

4. Um den Schaft an die Spitze anzupassen, wählen Sie die Schaft-Registerkarte, klicken Sie auf die untere Schaftkomponente (sie wird hellgrün), und geben Sie 6 im Feld Durchmesser unten ein.



5. Sie können den Halter unverändert lassen. Klicken Sie auf Schließen, um das Dialogfeld Werkzeugweg mit dem neuen Werkzeug zu aktualisieren.

   Das neue Werkzeug wird im Explorer und auf der Werkzeug-Registerkarte angezeigt. Es wird außerdem im Grafikfenster gezeichnet; dabei ist es automatisch an der Z-Achse ausgerichtet.
