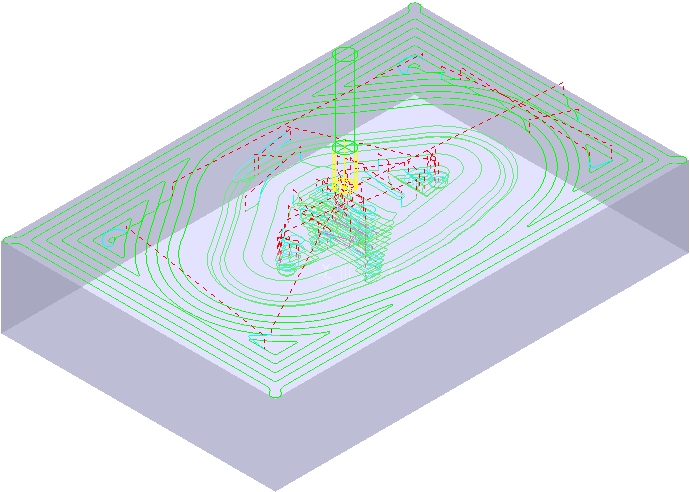

Schruppwerkzeugweg anzeigen

So können Sie die visuelle Darstellung des Werkzeugwegs verbessern:

• Klicken Sie auf die Ansicht-Registerkarte > Aussehen-Gruppe > Schattieren, um die schattierte Darstellung des Modells umzuschalten.
• Klicken Sie auf die Ansicht-Registerkarte > Aussehen-Gruppe > Drahtmodell, um das Drahtmodell umzuschalten.
• Klicken Sie auf die Ansicht-Registerkarte > Aussehen-Gruppe > Schattieren, um den Block umzuschalten.



  Um in das Modell hineinzuzoomen, halten Sie die Strg-Taste und die mittlere (oder rechte) Maustaste gedrückt und ziehen Sie die Maus nach oben.

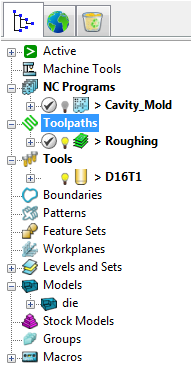

• Klicken Sie auf , um den Werkzeugwege-Zweig im Explorer zu erweitern. Der neue Werkzeugweg wird fett dargestellt und ihm wird das Symbol > vorangestellt, das darauf hinweist, dass der Werkzeugweg aktiv ist.



  • Klicken Sie auf die Glühbirne neben dem Werkzeugweg, um die Werkzeugwegdarstellung ein- oder auszuschalten.

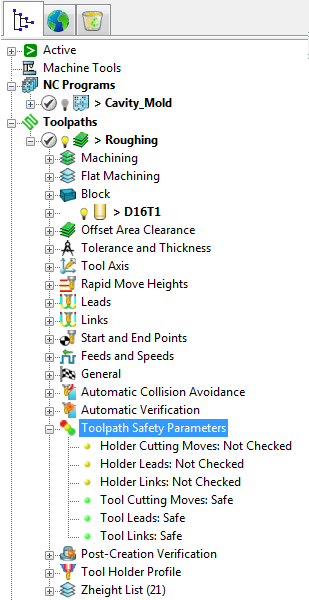

  • Klicken Sie auf (neben dem Werkzeugweg), um die Parameter und deren spezifische Details anzuzeigen, die bei der Erstellung des Werkzeugwegs eingesetzt werden.



Anmerkung: Das Sicherheitsstatus-Symbol oben am Werkzeugwegbaum zeigt an, dass der Werkzeugweg auf Modellbeschädigungen überprüft wurde, dies jedoch nicht auf die Halterdetails zutrifft. Erweitern Sie, um weitere Informationen anzuzeigen, den Werkzeugweg-Sicherheitsparameter-Knoten im Werkzeugwegbaum.
