Werkzeuggeometrie für Restmaterial-Schruppen festlegen

Das Restmaterial-Schruppen-Werkzeug kann auf dem existierenden Schruppwerkzeug basieren, jedoch sind ein kleinerer Durchmesser und ein größerer Spitzenradius erforderlich.

In diesem Beispiel wird ein 10 mm (3/8 Zoll) Torusfräser verwendet.

1. Klicken Sie auf der Werkzeug-Seite des Dialogfelds Modell Restmaterial Ausräumen (des RestRoughing-Werkzeugwegs) auf die Ändern-Schaltfläche .

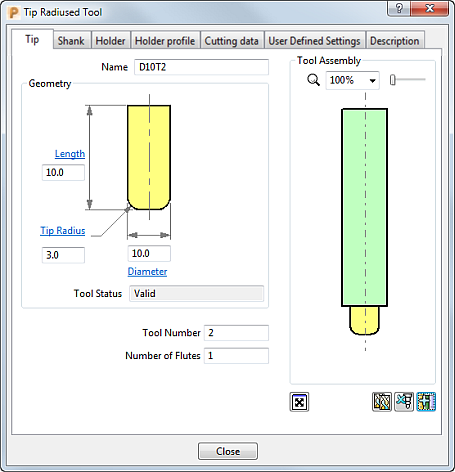

2. Klicken Sie im Torusfräser-Dialog auf , um ein neues Werkzeugwegelement anzulegen, das auf dem existierendem Schruppwerkzueg basiert. Der Standardname D16T1_1 wird zugewiesen.
3. Nennen Sie das Werkzeug zu D10T2 um.
4. Geben Sie in den anderen Feldern Folgendes ein:
   1. Länge: 10 mm
   2. Eckradius: 3 mm
   3. Durchmesser: 10 mm
   4. Werkzeugnummer: 2



5. Wählen Sie die Schaft-Registerkarte aus und ändern Sie die Werte zu:
   1. Oberer Durchmesser: 10
   2. Länge: 40

   Der Durchmesser unten wird automatisch auf den Oberen Durchmesser eingestellt. Dieses kann dem aktuellem Werkzeug zugewiesen werden.



6. Klicken Sie auf Schließen.

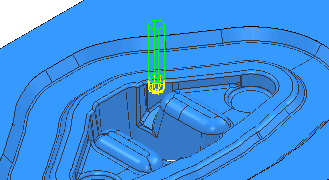

   Klicken Sie, um das Schruppwerkzeug besser sehen zu können, auf die Glühbirnen-Symbole für den Schruppwerkzeugweg und das -werkzeug (schaltet Sie diese zu um). Dieses blendet die Elemente vom Projekt aus (aber löscht sie nicht).
